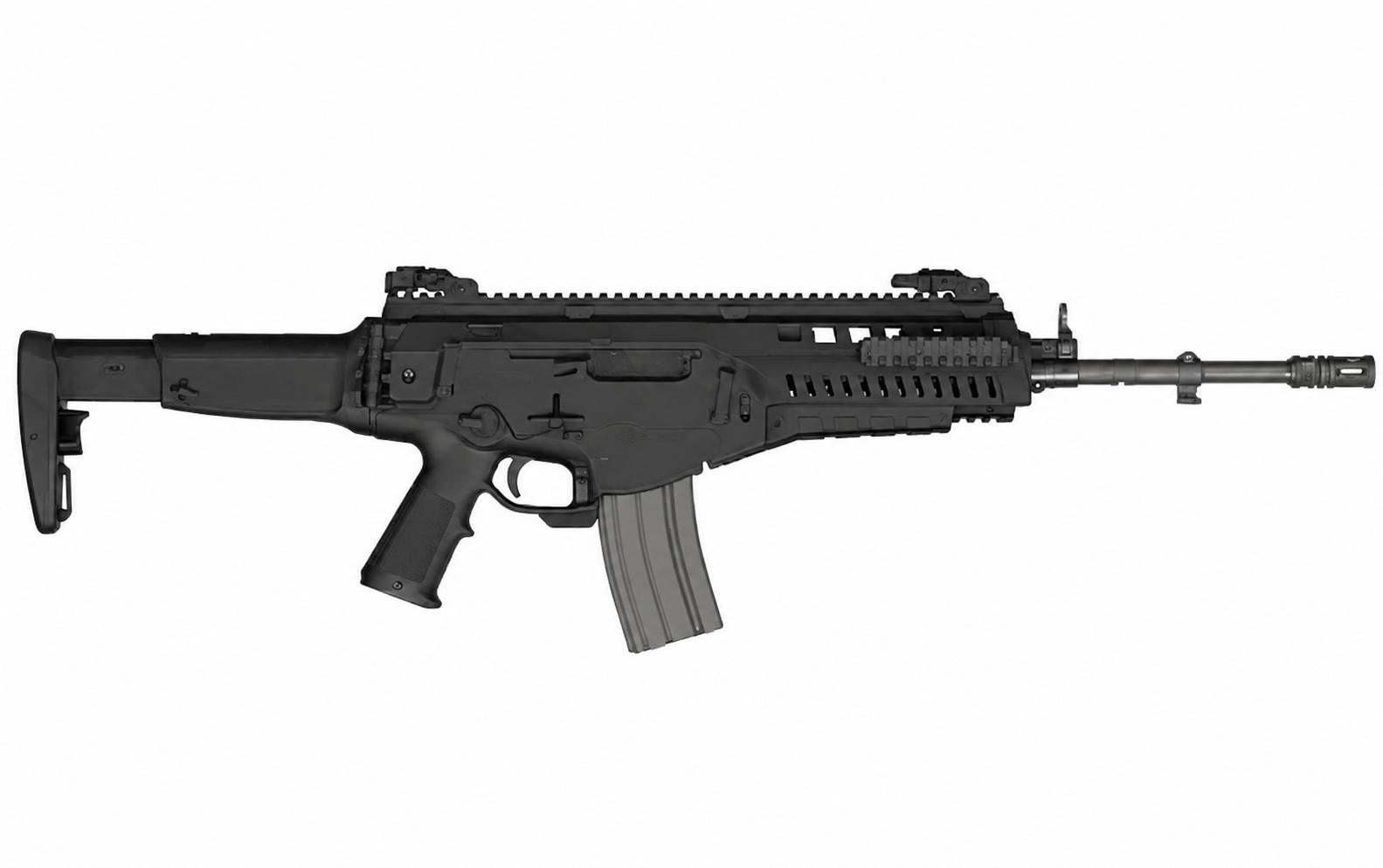

Karabinek automatyczny Beretta ARX160 A3

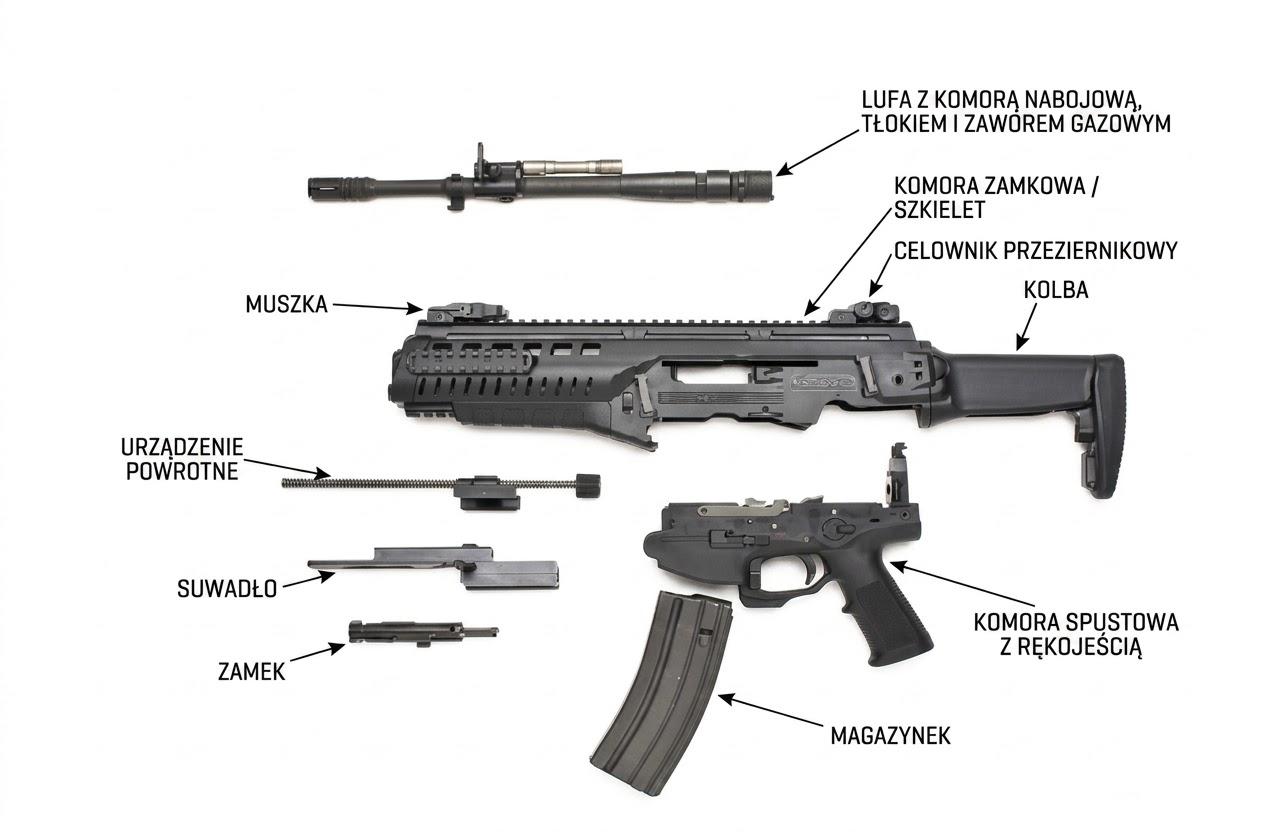

Podstawowe części i zespoły

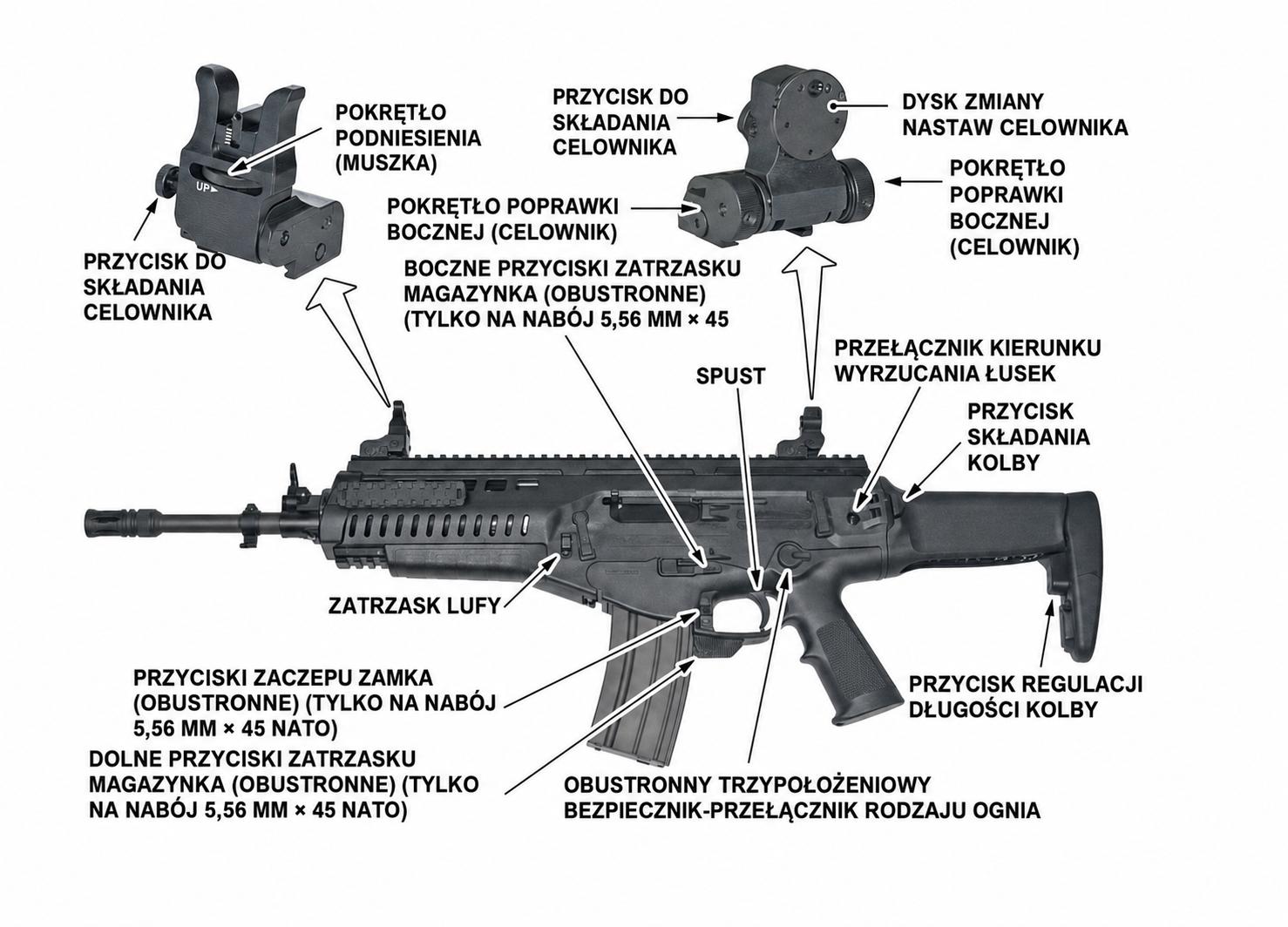

Budowa zewnętrzna

• Zespół komory górnejwykonany z technopolimeru; mieści lufę, zespół gazowy, zespół ruchomy i szyny montażowe. Późniejsza karta 11″ precyzuje zastosowanie technopolimeru wzmocnionego włóknem szklanym.
• Zespół komory dolnejtechnopolimerowy moduł obejmujący chwyt, gniazdo magazynka, mechanizm spustowo-uderzeniowy, przełącznik S–1–F i manipulatory zatrzasków.
• Zespół lufystalowa lufa 11″ z komorą 5,56×45 mm, układem gazowym, gwintem 1/2″×28 i urządzeniem wylotowym typu bird-cage.
• Zespół ruchomysuwadło z ryglowanym przez obrót zamkiem oraz mechanizmem powrotnym. Producent nie podaje w karcie A3 liczby rygli ani pełnego wykazu części.
• Kolbaskładana na bok, teleskopowa i regulowana w czterech położeniach.
• Wyposażenie zewnętrznemechaniczne przyrządy celownicze, szyny MIL-STD-1913, sześć punktów mocowania pasa i 30-nabojowy magazynek.

• Odłączenie magazynkabroń należy utrzymywać w bezpiecznym kierunku, z palcem poza kabłąkiem spustu. Po użyciu właściwego przycisku zatrzasku magazynek należy całkowicie usunąć z gniazda.
• Dołączenie magazynkakompatybilny magazynek wprowadza się do gniazda do pełnego zaryglowania.

• Położenie S przełącznika blokuje spust, lecz nie zostało opisane przez producenta jako zwalniacz mechanizmu.
• Nie należy wpisywać „strzału kontrolnego” jako obowiązkowej czynności bez potwierdzenia w instrukcji operatora A3.
• Dokładna procedura musi wynikać z instrukcji dostarczonej z konkretnym egzemplarzem lub z zatwierdzonej instrukcji służbowej.

• Dźwignia służy do zatrzymania lub zwolnienia zespołu ruchomego.
• Publiczne karty techniczne nie podają kierunku jej naciskania, pełnej sekwencji czynności ani warunków automatycznego zatrzymania po opróżnieniu magazynka.

Zakres potwierdzony przez producenta:

• Konstrukcja jest opisywana jako „pin-free”.
• Zatrzask szybkiego odłączenia lufy jest przystosowany do obsługi z obu stron.
• Lufa stanowi wymienny moduł platformy.

Czynności poprzedzające każdą obsługę:

• Odłączyć magazynek.
• Opróżnić komorę nabojową.
• Zatrzymać zespół ruchomy w położeniu umożliwiającym kontrolę.
• Sprawdzić komorę nabojową, gniazdo magazynka i czoło zamka.
• Upewnić się, że lufa i urządzenie gazowe ostygły.

• Przechowywaniebroń należy przechowywać rozładowaną, bez magazynka i naboju w komorze, zabezpieczoną przed dostępem osób nieuprawnionych oraz zgodnie z przepisami i instrukcją danej formacji.
• Nie określono położenia mechanizmu uderzeniowego ani przełącznika podczas magazynowania, ponieważ nie opisuje tego publiczna karta A3. Nie należy wymuszać położenia S, jeżeli mechanizm konkretnego egzemplarza na to nie pozwala.
• Przenoszeniekolbę można złożyć, uzyskując długość około 560 mm. Złożenie kolby nie stanowi jednak zabezpieczenia broni.
• Broń powinna być przenoszona bez amunicji w komorze, w zatwierdzonym futerale, uchwycie albo systemie nośnym, zależnie od charakteru służby i obowiązujących procedur.

• Nie należy przypisywać wyciągowi funkcji wskaźnika bez potwierdzenia producenta.
• Stan komory ustala się przez procedurę rozładowania i bezpośrednią kontrolę komory, gniazda magazynka oraz czoła zamka.
• Samo spojrzenie przez okno wyrzutowe nie zastępuje pełnej kontroli wymaganej instrukcją służbową.

• Ręczny bezpiecznik/przełącznik rodzaju ogniaobustronny manipulator z położeniami S–1–F.
• Położenie Sblokuje spust.
• Położenie 1umożliwia ogień pojedynczy.
• Położenie Fumożliwia ogień ciągły.

Minimalne zasady bezpieczeństwa:

• Używać wyłącznie właściwej amunicji 5,56×45 mm i kompatybilnego magazynka.
• Utrzymywać broń w bezpiecznym kierunku i palec poza spustem.
• Nie przełączać na 1 lub F przed wydaniem polecenia albo bezpośrednią potrzebą oddania strzału.

Rozładowanie:

• Utrzymać broń w bezpiecznym kierunku i palec poza kabłąkiem spustu.
• W pierwszej kolejności odłączyć magazynek.
• Otworzyć mechanizm i usunąć ewentualny nabój z komory.
• Zatrzymać zespół ruchomy w położeniu tylnym.
• Skontrolować wzrokowo ijeżeli przewiduje to instrukcja — manualnie komorę nabojową, gniazdo magazynka i czoło zamka.
• Dalsze położenie zespołu ruchomego, bezpiecznika i mechanizmu uderzeniowego ustalić zgodnie z instrukcją operatora konkretnego egzemplarza.

• Utrzymać broń w bezpiecznym kierunku i zdjąć palec ze spustu.
• Zastosować położenie zabezpieczone, jeżeli mechanizm pozwala na jego bezpieczne ustawienie.
• Postępować według zatwierdzonej instrukcji operatora i zasad obowiązujących w danej formacji.
• Wycofać broń z użytkowania, jeżeli niesprawność się powtarza, występuje podejrzenie przeszkody w lufie albo uszkodzenia naboju.
