Wyrzutnik pocisków obezwładniających B&T GL06 kal. 40×46 mm

Dane naboju odniesienia SIR BT-23510 — nie są parametrami każdej amunicji 40×46 mm

• Zespół głównykorpus z chwytem pistoletowym, kabłąkiem, mechanizmem DAO i ukrytym kurkiem. W wykazie części producent oznacza zespół główny dla BT-31000/BT-31000-1 numerem BT-31047. Dokument nie rozpisuje mechanizmu spustowego na części przeznaczone do demontażu przez użytkownika.
• Zespół lufygwintowana lufa BT-31010 długości 280 mm, odchylana na osi, z górną szyną, chronioną muszką, ryglem pod lufą i sprężyną inicjującą otwarcie. Producent wymienia rygiel BT-31013, sprężynę lufy BT-31049 i oś BT-31043.
• Układ ryglowaniadwa jednakowe zatrzaski ryglowe BT-31020, ich sprężyny, element ustalający oraz obustronna dźwignia otwierania BT-31012. Rygiel pod lufą jest chwytany przez oba zatrzaski po zamknięciu.
• Zespół spustowo-uderzeniowymechanizm DAO z zakrytym kurkiem i zintegrowaną iglicą. Dokument techniczny nie potwierdza zewnętrznego kurka, ręcznego napinania ani zwalniacza kurka.
• Bezpiecznik dodatkowyproducent przewiduje opcjonalny bezpiecznik poprzeczny (push-through/access safety), który blokuje kurek z iglicą w odsunięciu od spłonki. Nie jest to cecha potwierdzona dla każdego GL06 ani dla całej partii SW.
• Kolbaskładana kolba kompletna BT-20218. Jest elementem wyposażenia, nie mechanizmem zabezpieczającym broń. Złożenie kolby nie rozładowuje wyrzutnika i nie zmienia stanu komory.
• Przyrządy celowniczechroniona muszka BT-31008, regulowany w poziomie celownik tylny Ghost Ring BT-30223 oraz Aimpoint Micro T-1 na górnej szynie.
• Szyny i osłonygórna szyna lufy, dolna i boczne szyny przedniej części, wraz z osłonami. TS-2889.17 identyfikuje system jako cztery szyny NATO STANAG 4694.
• Pas nośnyproducent przewiduje punkty mocowania po obu stronach i pas BT-400967-1 w standardowym zestawie opisanym w TS-2889.17.

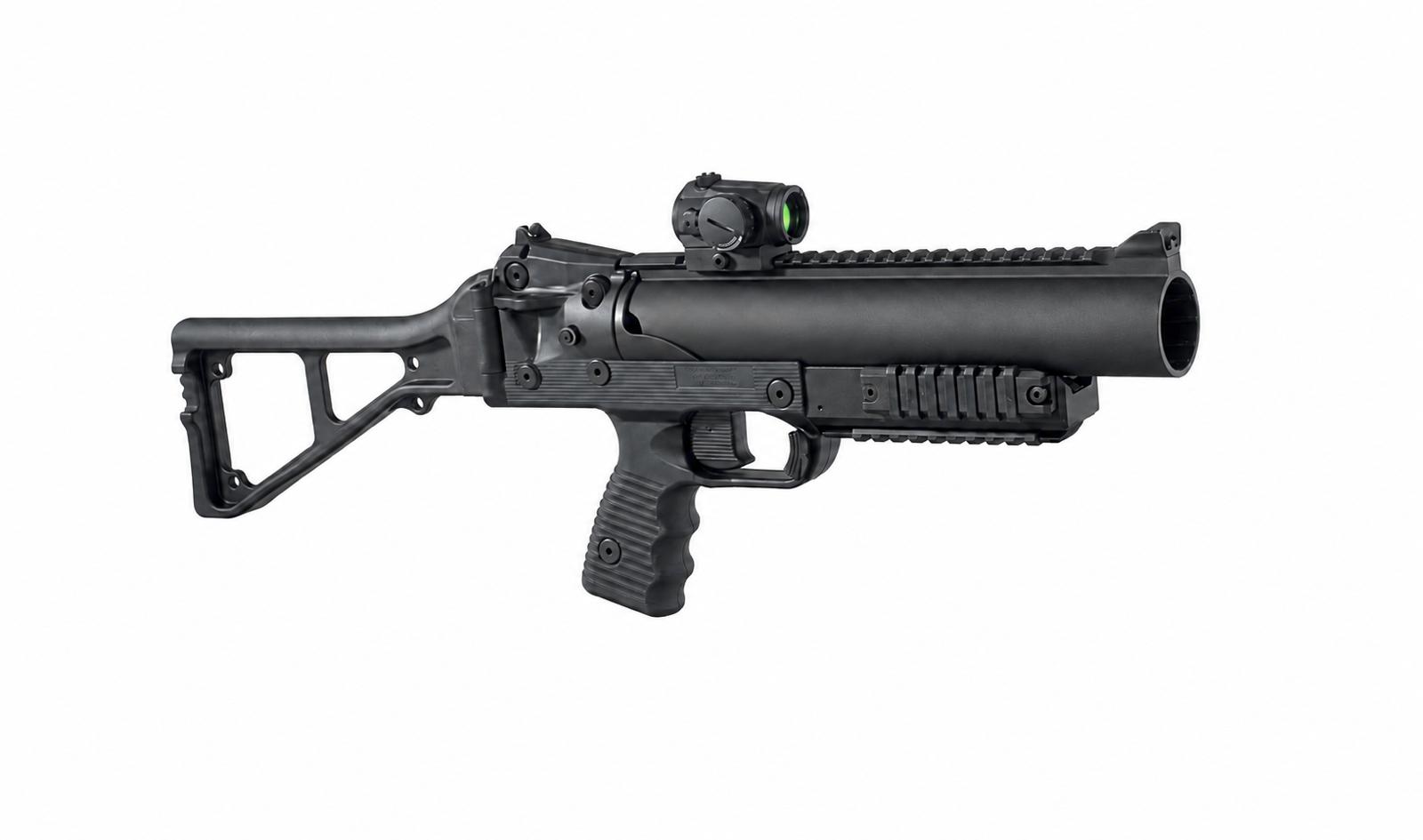

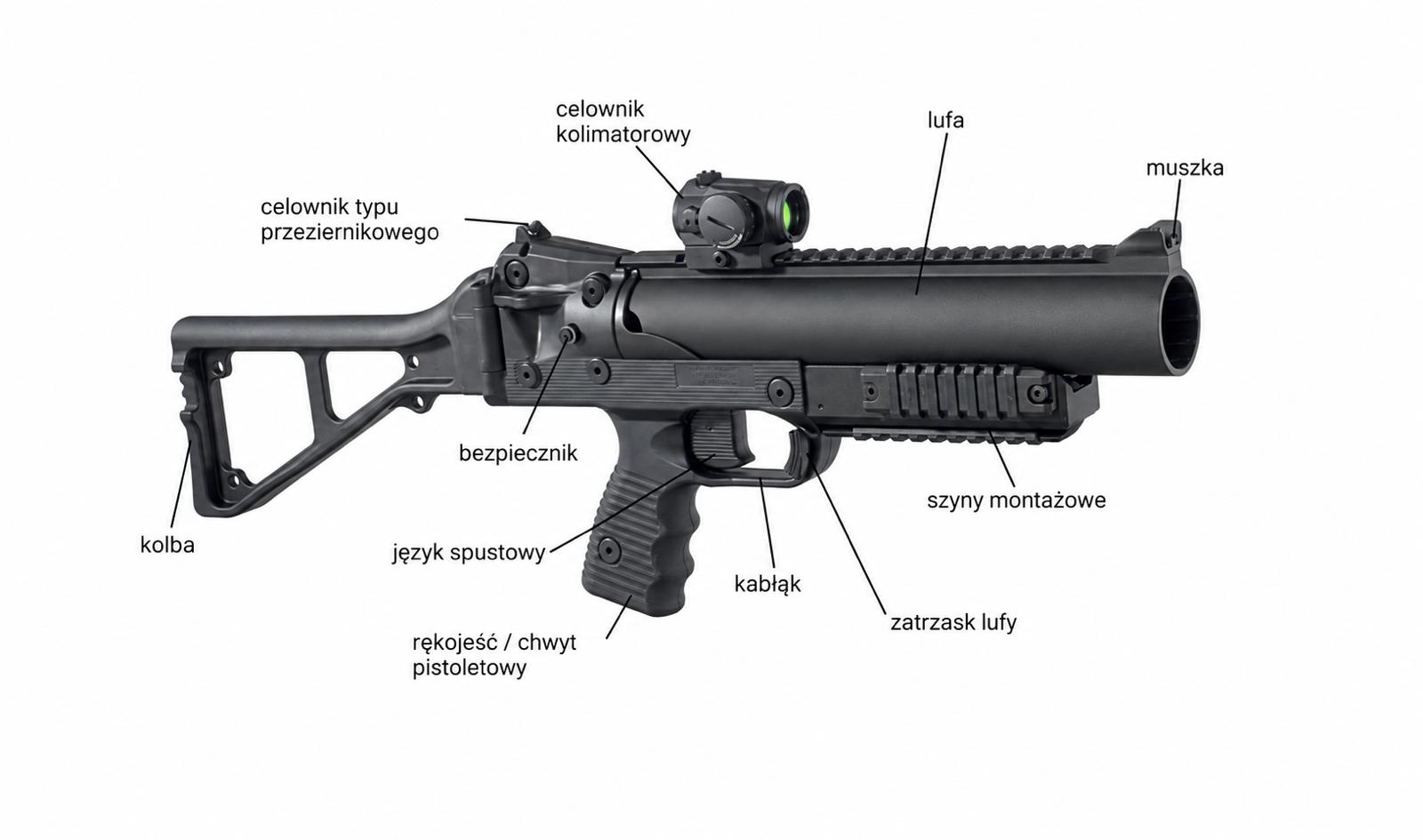

Budowa zewnętrzna

• Jeden nabój wkłada się bezpośrednio do komory po otwarciu lufy.
• Po strzale łuskę usuwa się z komory przed włożeniem kolejnego naboju.
• Nie należy określać futerału, ładownicy ani zestawu nabojów mianem magazynka.
• Publiczny arkusz techniczny nie rozstrzyga, czy konkretna partia ma wyciąg, wyrzutnik lub wyłącznie ręczne usuwanie łuski w określonym położeniu. Nie wpisano automatycznego wyrzucania łuski jako faktu.

• Naciśnięcie spustu napina i zwalnia kurek w jednym ruchu.
• Po cyklu iglica/kurek wraca do położenia odsuniętego od spłonki.
• Producent nie opisuje odrębnego zwalniacza kurka ani procedury decocking.
• Opcjonalny bezpiecznik poprzeczny blokuje kurek w bezpiecznej odległości od spłonki; nie jest zwalniaczem kurka.
• Nie należy wykonywać „strzału kontrolnego” jako rutynowej czynności po rozładowaniu bez jednoznacznej instrukcji operatora i procedury formacji.

• Po skierowaniu wyrzutnika w bezpiecznym kierunku i odsunięciu palca od spustu obustronną dźwignię otwierania przesuwa się do przodu.
• Klin mechanizmu rozsuwa dwa zatrzaski ryglowe i uwalnia rygiel pod lufą.
• Sprężyna lufy powoduje rozpoczęcie jej odchylenia, udostępniając komorę do kontroli lub ładowania.

Zakres możliwy do potwierdzenia publicznie:

• do kontroli i podstawowego czyszczenia komorę udostępnia się przez odryglowanie i otwarcie lufy;
• złożenie lub rozłożenie kolby jest zmianą położenia wyposażenia, a nie rozłożeniem mechanizmu;
• osłony szyn i akcesoria montażowe są wyposażeniem zewnętrznym;
• demontaż lufy z osi, dźwigni otwierania, zatrzasków, kurka, mechanizmu spustowego albo kolby wymaga instrukcji TM-2889, instrukcji rusznikarskiej SM-2889 lub zatwierdzonej dokumentacji służbowej.

Bezsporne wymagania bezpieczeństwa:

• wyrzutnik przechowywać i przekazywać bez naboju w komorze, po bezpośrednim sprawdzeniu komory;
• amunicję przechowywać zgodnie z jej dokumentacją, ewidencją i procedurami Służby Więziennej;
• zabezpieczyć dostęp osób nieuprawnionych oraz chronić broń i celownik przed uszkodzeniem, wilgocią i zanieczyszczeniem;
• złożona kolba zmniejsza długość transportową, ale nie jest bezpiecznikiem i nie świadczy o rozładowaniu;
• przed użyciem sprawdzić pełne zaryglowanie lufy, kompletność szyn i przyrządów oraz stan montażu Aimpointa;
• szczegółowy stan zdawania, położenie bezpiecznika i sposób umieszczenia w magazynie broni ustala zatwierdzona instrukcja służbowa lub instrukcja konkretnego egzemplarza.

• Stan komory ustala się przez odryglowanie, pełne otwarcie lufy i bezpośrednią kontrolę komory.
• Położenie dźwigni otwierania, kolby, opcjonalnego bezpiecznika ani punktu celownika nie jest wskaźnikiem załadowania.
• Nie należy przypisywać wyciągowi funkcji wskaźnika bez instrukcji producenta.
• Zamknięta i zaryglowana lufa nie pozwala uznać wyrzutnika za pusty.

Potwierdzone elementy bezpieczeństwa konstrukcyjnego:

• Mechanizm DAOkurek nie pozostaje ręcznie napięty; pełny ruch języka spustowego napina i zwalnia go.
• Kurek ukryty i iglica cofająca sięwedług producenta iglica styka się ze spłonką tylko przy zwolnieniu kurka i natychmiast wraca do odsuniętego położenia.
• Ryglowanie lufyrygiel pod lufą jest utrzymywany przez dwa zatrzaski. Pełne zamknięcie i prawidłowe zaryglowanie są warunkiem użytkowania.
• Opcjonalny bezpiecznik poprzecznywystępuje w części odmian i blokuje kurek/iglicę z dala od spłonki. Publiczny dokument nie podaje kierunku położenia SAFE/FIRE, a obecność tego elementu w partii SW nie została rozstrzygnięta.

Załadowanie — zakres potwierdzony:

• Utrzymać bezpieczny kierunek, palec poza kabłąkiem i zastosować bezpiecznik, jeżeli konkretny egzemplarz go ma i jego położenie jest znane z instrukcji.
• Przesunąć dźwignię otwierania do przodu i pozwolić lufie się odchylić.
• Bezpośrednio sprawdzić drożność komory oraz przewodu lufy i potwierdzić brak wcześniejszego naboju lub łuski.
• Użyć wyłącznie zatwierdzonego naboju 40×46 mm właściwego dla zadania i egzemplarza. W kontekście tej karty jest to amunicja SIR potwierdzona dla SW; sama zgodność wymiarowa innego naboju nie stanowi zgody na jego użycie.
• Włożyć jeden nabój bezpośrednio do komory i zamknąć lufę do pełnego zaryglowania. Arkusz nie opisuje dodatkowego testu dźwignią ani sygnału prawidłowego zamknięcia, dlatego nie dopisano takiej czynności.
• Do chwili decyzji zgodnej z przepisami służbowymi nie dotykać spustu i nie polegać wyłącznie na urządzeniu mechanicznym.

Rozładowanie — zakres potwierdzony:

• Utrzymać bezpieczny kierunek, zdjąć palec ze spustu i zastosować potwierdzony bezpiecznik, jeżeli występuje.
• Otworzyć lufę dźwignią ryglową.
• Usunąć z komory nabój lub łuskę i odłożyć je zgodnie z zasadami dotyczącymi amunicji. Nie założono automatycznego wyrzucenia.
• Wzrokowo i, jeżeli dopuszcza to instrukcja służbowa, manualnie sprawdzić komorę oraz przewód od strony komory.
• Dalsze położenie lufy, kolby i bezpiecznika ustalić według TM-2889 albo właściwej procedury SW; arkusz techniczny tego nie rozstrzyga.

W razie nieprawidłowego działania:

• utrzymać wyrzutnik w bezpiecznym kierunku i zdjąć palec ze spustu;
• zastosować bezpiecznik wyłącznie wtedy, gdy konkretny egzemplarz go ma i operator zna jego działanie;
• nie ponawiać uderzenia w spłonkę, nie wymuszać otwarcia lufy i nie podważać naboju narzędziem bez procedury właściwej dla GL06;
• zastosować czas oczekiwania i dalszą sekwencję określoną w TM-2889 lub zatwierdzonej instrukcji SW — karta nie tworzy arbitralnego czasu dla niewypału;
• po nietypowym odgłosie, podejrzeniu uszkodzenia naboju, przeszkody w lufie, luzu rygla albo powtarzającej się niesprawności wycofać wyrzutnik z użytkowania i przekazać osobie uprawnionej;
• usterki celownika nie traktować jako usterki mechanizmu strzałowego, lecz nie kontynuować użycia bez sprawnego, zatwierdzonego systemu celowniczego.

• W stanie zamkniętym rygiel znajdujący się pod lufą jest obejmowany przez dwa zatrzaski ryglowe. Lufa pozostaje złączona z zespołem głównym i tworzy zamkniętą komorę.
• Przesunięcie dźwigni otwierania do przodu uruchamia klin rozsuwający oba zatrzaski. Rygiel zostaje zwolniony, a sprężyna lufy rozpoczyna jej odchylenie.
• Operator ręcznie umieszcza jeden nabój 40×46 mm w komorze i zamyka lufę. Zatrzaski ponownie chwytają rygiel. Nie występuje magazynek ani automatyczne podawanie.
• Podczas naciskania języka spustowego mechanizm DAO napina ukryty kurek. Po osiągnięciu punktu zwolnienia kurek z iglicą uderza w spłonkę. Po uderzeniu iglica wraca do położenia odsuniętego.
• W naboju 40×46 mm inicjacja ładunku zachodzi w wewnętrznej komorze wysokiego ciśnienia. Gazy przechodzą przez otwory do zewnętrznej komory niskiego ciśnienia i następnie napędzają pocisk w przewodzie lufy. Opis dotyczy zasady systemu wysokie–niskie ciśnienie przedstawionej przez B&T; nie jest instrukcją elaboracji naboju.
• Gwint lufy nadaje pociskowi ruch obrotowy. Dla SIR BT-23510 producent podaje 85 m/s i 116 J na wylocie oraz przystrzelanie na 25 m.
• Po strzale wyrzutnik nie otwiera się i nie przeładowuje automatycznie. Następny cykl wymaga ręcznego odryglowania lufy, usunięcia łuski, kontroli komory i włożenia kolejnego zatwierdzonego naboju.
