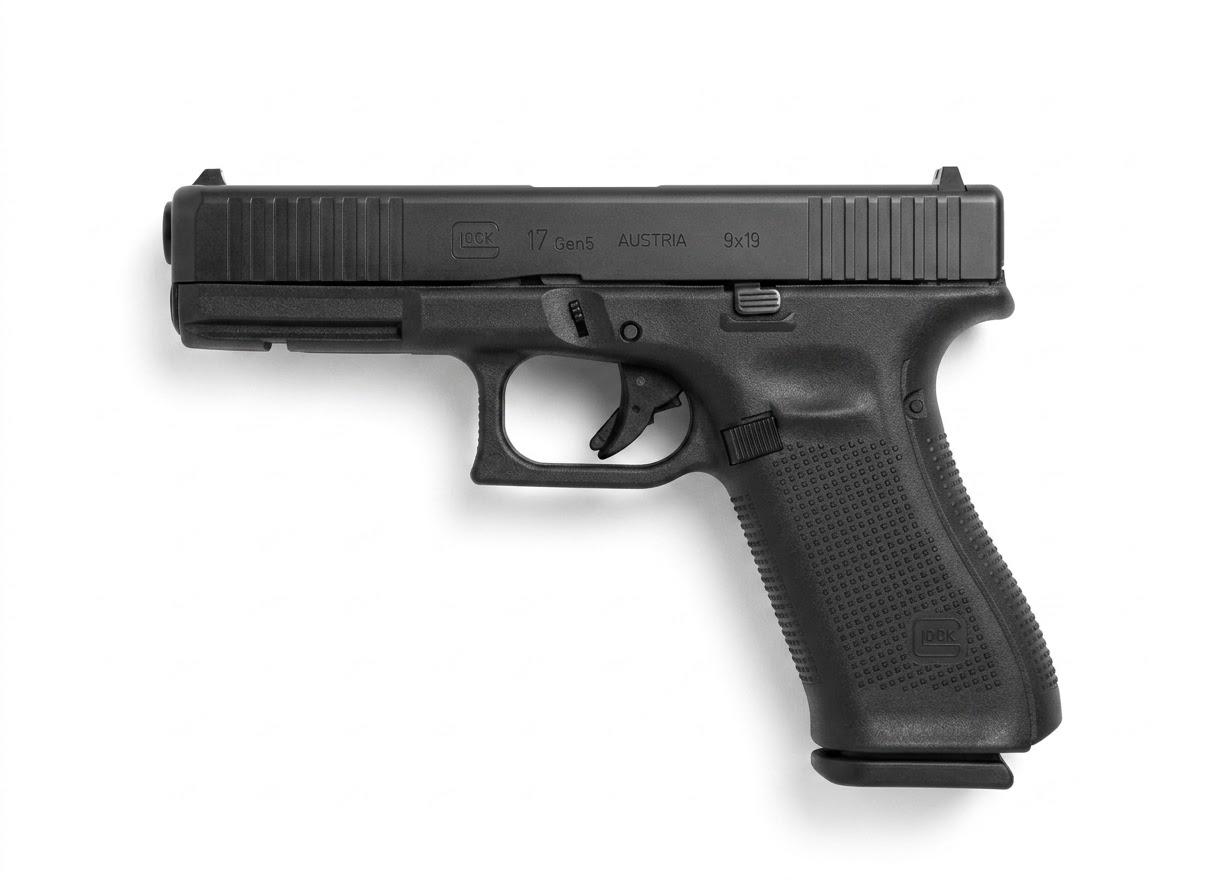

Pistolet samopowtarzalny GLOCK 17 generacji 5

Opisywany wariant charakteryzuje się:

• brakiem wyprofilowań pod palce na przedniej części chwytu;
• zastosowaniem lufy GLOCK Marksman Barrel z ulepszonym bruzdowaniem opartym na profilu poligonalnym oraz zmodyfikowaną koroną lufy;
• przednimi nacięciami manipulacyjnymi zamka FS;
• poszerzonym wejściem gniazda magazynka;
• powiększoną przednią częścią stopki magazynka;
• pomarańczowym donośnikiem magazynka;
• obustronną dźwignią zatrzasku zamka;
• powiększonym i odwracalnym zatrzaskiem magazynka;
• modułowymi nakładkami chwytu typu beavertail;
• wykończeniem zamka powłoką nDLC;
• mechanizmem spustowo-uderzeniowym Safe Action® z trzema automatycznymi zabezpieczeniami.

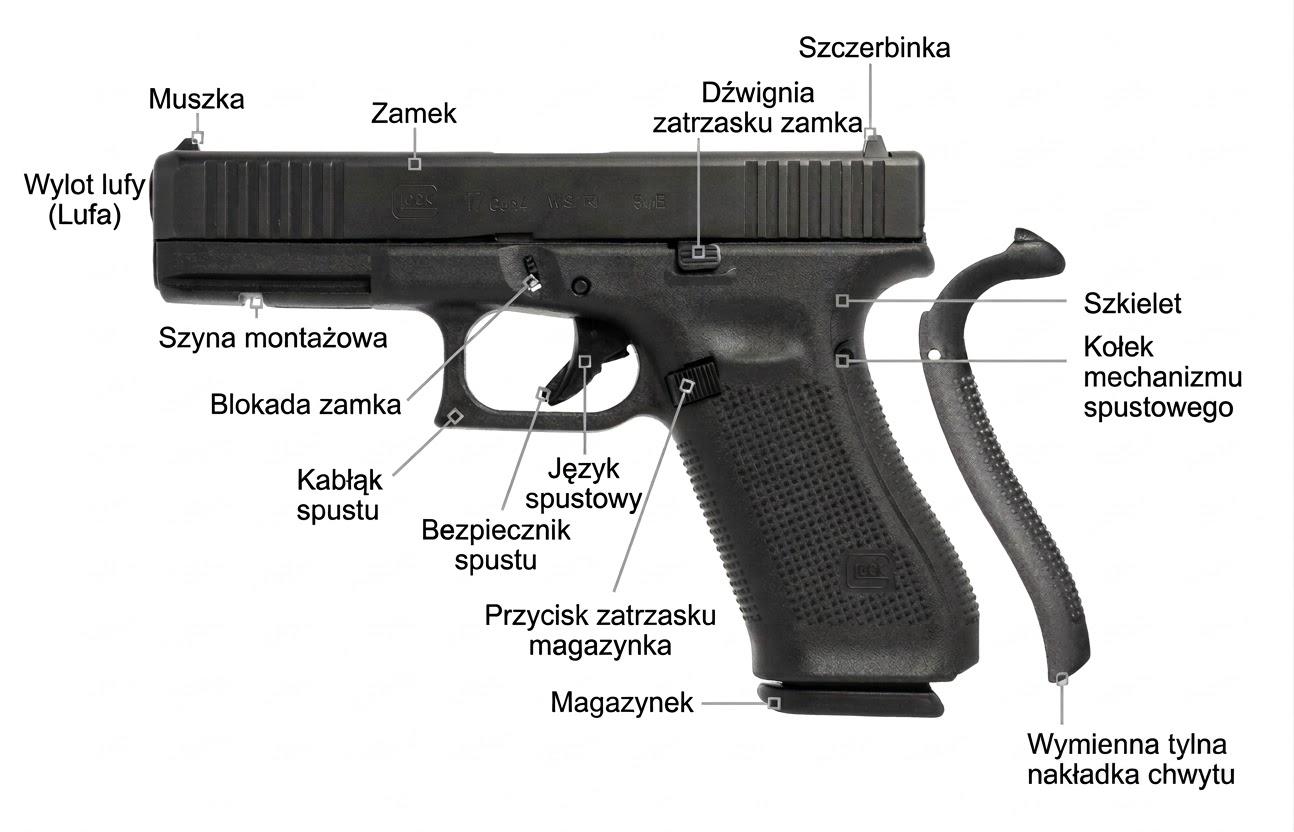

Budowa zewnętrzna

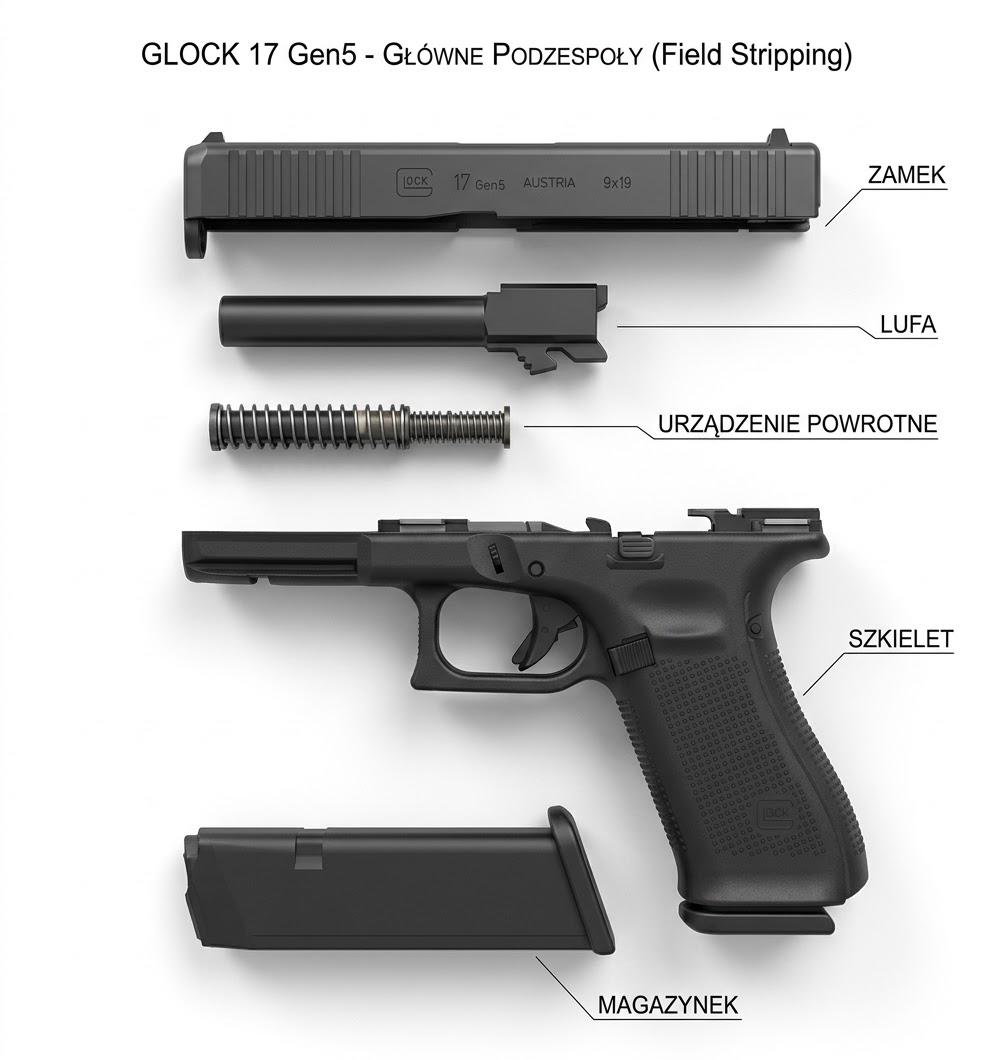

Główne podzespoły

• Szkieletwykonany z polimeru, wyposażony w utwardzone stalowe prowadnice zamka. Zawiera między innymi mechanizm spustowy, obustronną dźwignię zatrzasku zamka, odwracalny zatrzask magazynka oraz jeden zaczep demontażowy dostępny z obu stron szkieletu.
• Zamekstalowy, wykończony powłoką nDLC. Zawiera mechanizm igliczny, bezpiecznik iglicy, wyciąg, tylną płytkę zamka oraz polimerową muszkę i szczerbinkę. W opisywanej konfiguracji posiada przednie nacięcia manipulacyjne FS.
• Lufamechanicznie ryglowana, wykonana metodą kucia na zimno. Jest to lufa GLOCK Marksman Barrel z ulepszonym profilem przewodu lufy opartym na rozwiązaniu poligonalnym oraz zmodyfikowaną koroną.
• Zespół sprężyny powrotnejkompletny zespół podwójnej sprężyny powrotnej osadzony na żerdzi prowadzącej. Producent zabrania rozkładania tego zespołu przez użytkownika.
• Magazynekdwurzędowy, o standardowej pojemności 17 nabojów, wyposażony w pomarańczowy donośnik oraz powiększoną przednią część stopki ułatwiającą ręczne wyciągnięcie magazynka.

• Odłączenie magazynkanastępuje przez naciśnięcie zatrzasku magazynka znajdującego się z boku chwytu. Fabrycznie zatrzask jest przystosowany do obsługi prawą ręką, ale może zostać przełożony na drugą stronę. Jeżeli magazynek nie wysunie się swobodnie, należy wyciągnąć go ręką, wykorzystując powiększoną przednią część stopki.
• Dołączenie magazynkapolega na wprowadzeniu magazynka do gniazda w chwycie i dociśnięciu go do momentu zaryglowania przez zatrzask magazynka.

Przed wykonaniem tej czynności należy:

• odłączyć magazynek;
• odciągnąć i zablokować zamek w tylnym położeniu;
• sprawdzić wzrokowo i fizycznie komorę nabojową;
• sprawdzić gniazdo magazynka;
• zwolnić zamek w przednie położenie;
• skierować broń w bezpiecznym kierunku;
• ściągnąć język spustowy.

Zamek można zwolnić na dwa sposoby:

• nacisnąć w dół obustronną dźwignię zatrzasku zamka, korzystając z elementu znajdującego się po wybranej stronie pistoletu;
• chwycić zamek za tylne nacięcia, odciągnąć go całkowicie do tyłu i swobodnie zwolnić, nie odprowadzając go ręką do przedniego położenia.

• Skierować pistolet w bezpiecznym kierunku.
• Odłączyć magazynek.
• Trzymając palec poza kabłąkiem spustowym, odciągnąć zamek całkowicie do tyłu, usuwając ewentualny nabój z komory.
• Zablokować zamek w tylnym położeniu za pomocą dźwigni zatrzasku zamka.
• Sprawdzić wzrokowo i fizycznie komorę nabojową oraz gniazdo magazynka.
• Zwolnić zamek w przednie położenie.
• Ponownie skierować pistolet w bezpiecznym kierunku i ściągnąć język spustowy.
• Uchwycić pistolet w sposób pozwalający nieznacznie odciągnąć zamek.
• Odciągnąć zamek około 3 mm do tyłu i utrzymać go w tym położeniu. Zbyt mocne odciągnięcie zamka ponownie ustawi mechanizm spustowy.
• Kciukiem i palcem wskazującym drugiej ręki pociągnąć równomiernie w dół zaczep demontażowy po obu stronach szkieletu.
• Przytrzymując zaczep demontażowy w dolnym położeniu, zsunąć zamek do przodu ze szkieletu.
• Docisnąć zespół sprężyny powrotnej w kierunku przedniej części zamka, unieść go i wyjąć.
• Chwycić lufę za występy ryglowe, lekko ją unieść, przesunąć w stronę wylotu zamka, a następnie unieść i wysunąć do tyłu.

Składanie broni

• Wprowadzić lufę do zamka i prawidłowo osadzić ją w jego wnętrzu.
• Umieścić węższy koniec zespołu sprężyny powrotnej w gnieździe przedniej części zamka.
• Ścisnąć zespół sprężyny i osadzić jego szerszy koniec w drugim, półokrągłym wycięciu występów ryglowych lufy.
• Ustawić zamek przed prowadnicami szkieletu.
• Nasunąć zamek na prowadnice i przesunąć go do tyłu, aż zaczep demontażowy samoczynnie powróci do położenia roboczego.
• Po złożeniu sprawdzić prawidłowe działanie mechanizmu zgodnie z procedurą kontroli opisaną w rozdziale XI instrukcji producenta.

Broń powinna być:

• przechowywana w stanie rozładowanym;
• zabezpieczona przed dostępem dzieci i osób nieuprawnionych;
• umieszczona w zamkniętym, odpowiednim pojemniku lub urządzeniu;
• przechowywana w warunkach ograniczających ryzyko korozji i uszkodzeń;
• przechowywana zgodnie z wymaganiami producenta oraz właściwymi przepisami prawa.

• stabilnie utrzymuje broń;
• osłania kabłąk spustowy i język spustowy;
• ogranicza możliwość naciśnięcia spustu przez elementy odzieży lub inne przedmioty;
• jest dostosowana do konkretnego modelu oraz jego wyposażenia.

• Gdy komora nabojowa jest pusta, zewnętrzna powierzchnia wyciągu znajduje się zasadniczo w jednej płaszczyźnie z powierzchnią zamka.
• Gdy nabój znajduje się w komorze, wyciąg odchyla się na zewnątrz.
• Zmiana jego położenia może być zauważalna wzrokowo oraz wyczuwalna dotykiem.

W celu potwierdzenia stanu broni należy:

• odłączyć magazynek;
• odciągnąć i zablokować zamek w tylnym położeniu;
• wzrokowo i fizycznie sprawdzić komorę nabojową;
• sprawdzić gniazdo magazynka.

• Bezpiecznik języka spustowegodźwignia umieszczona w języku spustowym. W położeniu przednim blokuje ruch spustu do tyłu. Język spustowy może zostać przesunięty dopiero po jednoczesnym wciśnięciu bezpiecznika i spustu.
• Bezpiecznik iglicymechanicznie blokuje ruch iglicy do przodu. Podczas ściągania spustu szyna spustowa unosi bezpiecznik iglicy, otwierając jej drogę ruchu. Po zwolnieniu spustu bezpiecznik ponownie blokuje iglicę.
• Bezpiecznik upadkowyszyna spustowa opiera się na rampie bezpieczeństwa znajdującej się w obudowie mechanizmu spustowego i współpracuje z tylną częścią iglicy. Dopiero ściągnięcie spustu powoduje obniżenie szyny na rampie i umożliwia zwolnienie iglicy.

Załadowanie

• Wprowadzić załadowany magazynek do gniazda chwytu do momentu jego zaryglowania.
• Jeżeli zamek znajduje się w przednim położeniu, chwycić go za tylne nacięcia, odciągnąć całkowicie do tyłu i swobodnie zwolnić.
• Nie odprowadzać zamka ręką do przedniego położenia.
• Jeżeli zamek jest zatrzymany z tyłu, zwolnić go za pomocą dźwigni zatrzasku zamka albo odciągnąć całkowicie do tyłu i swobodnie puścić.
• Powracający zamek pobierze nabój z magazynka i wprowadzi go do komory nabojowej.

1. 1.Skierować broń w bezpiecznym kierunku.
2. 2.Nacisnąć zatrzask magazynka i odłączyć magazynek.
3. 3.Odciągnąć zamek całkowicie do tyłu, usuwając ewentualny nabój z komory.
4. 4.Zablokować zamek w tylnym położeniu za pomocą dźwigni zatrzasku zamka.
5. 5.Sprawdzić wzrokowo komorę nabojową.
6. 6.Sprawdzić komorę fizycznie palcem.
7. 7.Sprawdzić wzrokowo i fizycznie gniazdo magazynka.
8. 8.Zwolnić zamek w przednie położenie.
9. 9.Ponownie skierować pistolet w bezpiecznym kierunku.
10. 10.Kontrolnie ściągnąć język spustowy na rozładowanej broni, zwalniając iglicę.

Do możliwych objawów należą:

• Niedosłanie nabojunabój nie zostaje prawidłowo pobrany z magazynka albo nie wchodzi całkowicie do komory nabojowej.
• Niedomknięcie lub niedoryglowanie zamkazamek nie osiąga skrajnego przedniego położenia.
• Brak wyciągnięcia łuskiłuska pozostaje w komorze nabojowej po oddaniu strzału.
• Brak prawidłowego wyrzucenia łuskiłuska nie opuszcza broni i może zostać zakleszczona w oknie wyrzutowym, między innymi w położeniu określanym potocznie jako „fajka”.
• Brak odpalenia nabojupo ściągnięciu spustu nie dochodzi do prawidłowego zapłonu naboju.

Producent wskazuje jako ogólne możliwe źródła niesprawności:

• niewłaściwą, uszkodzoną albo wadliwą amunicję;
• nieprawidłowy lub zbyt słaby chwyt broni;
• nieprawidłowe czyszczenie albo smarowanie;
• nadmierną ilość środka smarnego;
• zanieczyszczenie pistoletu;
• uszkodzony lub zanieczyszczony magazynek.

Brak odpalenia naboju — jeżeli po ściągnięciu spustu nie nastąpi strzał:

• utrzymywać broń skierowaną w stronę celu przez co najmniej 30 sekund ze względu na możliwość opóźnionego zapłonu;
• po upływie tego czasu odłączyć magazynek;
• usunąć nabój z komory;
• oddzielić go od pozostałej amunicji;
• postępować z nim zgodnie z instrukcjami producenta amunicji.

W stanie gotowości do strzału:

• sprężyna iglicy jest częściowo napięta;
• bezpiecznik języka spustowego blokuje ruch spustu;
• bezpiecznik iglicy blokuje ruch iglicy do przodu;
• bezpiecznik upadkowy utrzymuje szynę spustową na rampie bezpieczeństwa.

Podczas ściągania języka spustowego:

• zostaje wyłączony bezpiecznik spustowy;
• szyna spustowa unosi bezpiecznik iglicy;
• zwiększa się napięcie sprężyny iglicy;
• szyna spustowa obniża się po rampie bezpieczeństwa;
• iglica zostaje zwolniona i uderza w spłonkę naboju.

Zamek kontynuuje ruch do tyłu:

• wyciąg usuwa łuskę z komory nabojowej;
• wyrzutnik kieruje łuskę na zewnątrz przez prawą stronę okna wyrzutowego;
• szyna spustowa zostaje ponownie ustawiona w położeniu umożliwiającym współpracę z tylną częścią iglicy;
• zespół sprężyny powrotnej zostaje ściśnięty.

Następnie zespół sprężyny powrotnej przesuwa zamek do przodu. W czasie tego ruchu:

• kolejny nabój zostaje pobrany z magazynka;
• nabój zostaje wprowadzony do komory;
• lufa unosi się i ponownie rygluje z zamkiem;
• sprężyna iglicy zostaje częściowo napięta;
• po zwolnieniu spustu mechanizm wraca do położenia wyjściowego;
• automatyczne zabezpieczenia zostają ponownie włączone.
