Strzelba powtarzalna gładkolufowa Mossberg 500 Persuader

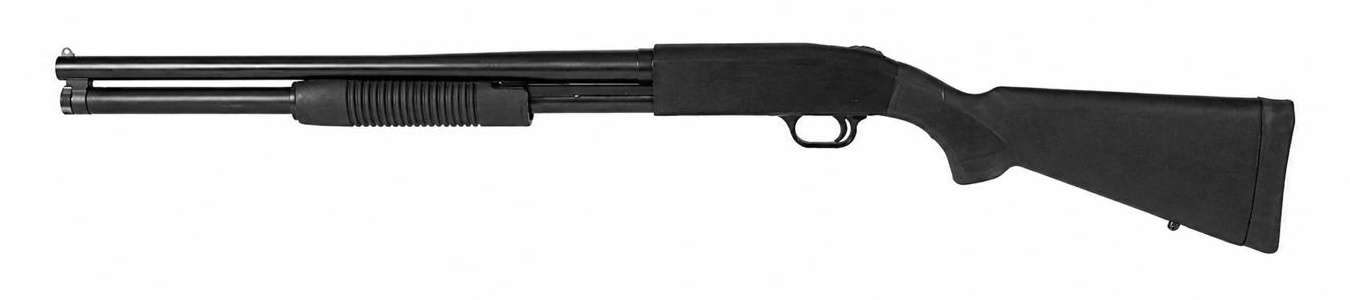

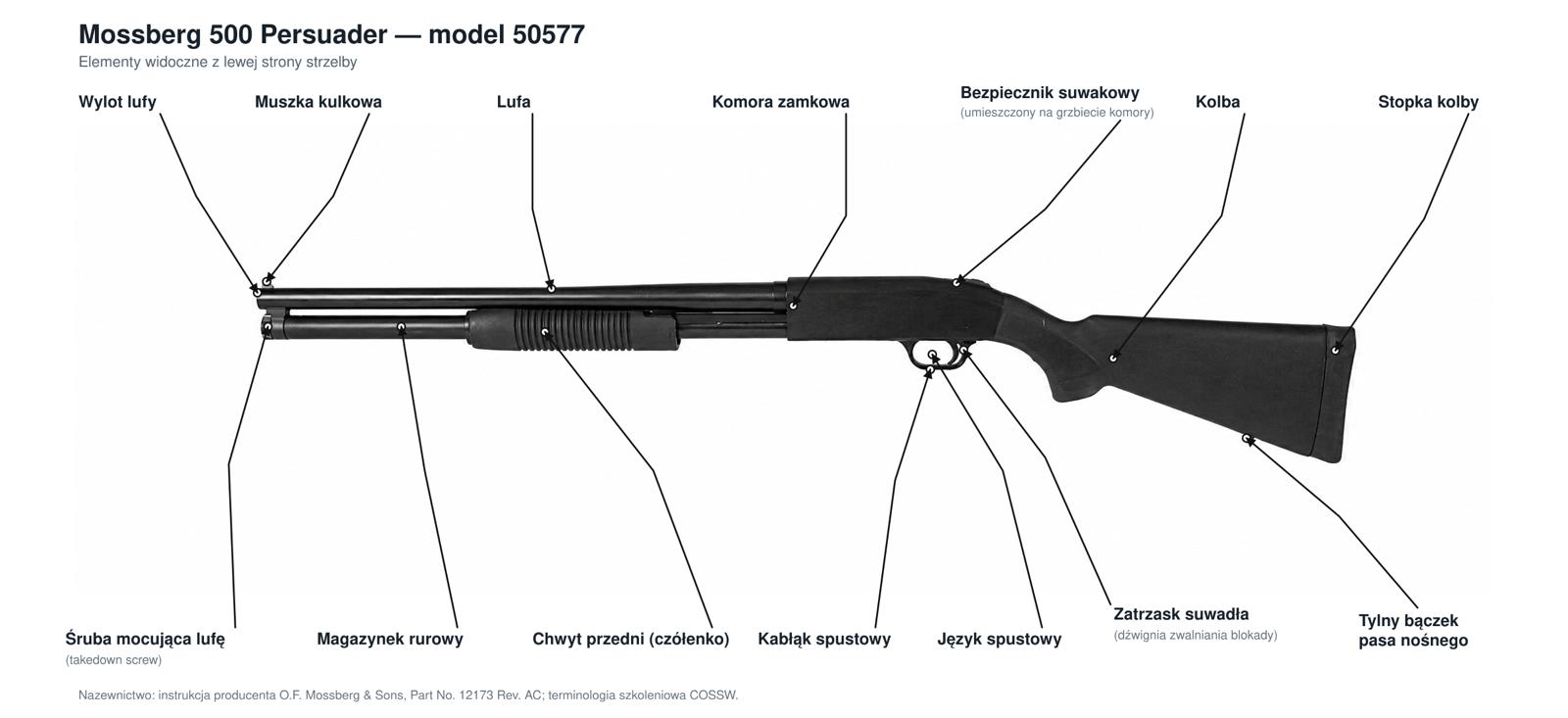

Budowa zewnętrzna

Główne podzespoły

• Komorę zamkową i stały magazynek rurowykomora stanowi korpus mechanizmu; pod lufą znajduje się rurowy magazynek z podajnikiem i sprężyną. Właściwe ryglowanie odbywa się stal–stal w przedłużeniu lufy. Materiał komory zamkowej nie został określony w karcie konkretnego SKU, dlatego nie wpisano go jako parametru modelowego.
• Lufęgładką, długości 20″, z komorą 3″ i profilem Cylinder Bore. Zespół lufy jest mocowany do końca rury magazynka śrubą takedown screw. Producent zezwala na zamianę luf wyłącznie między egzemplarzami zgodnymi pod względem modelu, kalibru i pojemności.
• Zespół zamkazamek, suwadło zamka i dwa wyciągi. Rygiel zamka łączy się z przedłużeniem lufy; nieruchomy wyrzutnik współpracuje z wyciągniętą łuską podczas ruchu zamka w tył.
• Zespół przesuwnyczółenko połączone z mechanizmem dwiema listwami. Pełny ruch w tył otwiera zamek i usuwa łuskę lub nabój, a pełny ruch w przód wprowadza kolejny nabój i rygluje broń.
• Układ podawaniapodajnik (elevator), ustalacz naboju (cartridge stop) i rozdzielacz (cartridge interrupter) sterują uwalnianiem pojedynczego naboju z magazynka i ustawieniem go na drodze zamka.
• Zespół spustowo-uderzeniowywyjmowany jako kompletny moduł, z kurkiem wewnętrznym, językiem spustowym, dźwignią zwalniania zespołu przesuwnego i elementami bezpiecznika. Producent zabrania rozkładania tego modułu poza autoryzowanym serwisem lub wykwalifikowanym rusznikarzem.
• Osadęstałą czarną kolbę syntetyczną ze stopką oraz czółenko. Karta 50577 nie wymienia chwytu pistoletowego, osłony termicznej lufy ani zaczepu bagnetowego jako wyposażenia fabrycznego.

• Napełnianie magazynkaprzy zamkniętym zamku, bezpieczniku w położeniu SAFE i lufie skierowanej bezpiecznie naboje wprowadza się pojedynczo przez dolne okno ładowania, przednią częścią naboju do przodu, aż kryza przejdzie za ustalacz naboju.
• Opróżnianie magazynkapo bezpiecznym usunięciu naboju z komory naboje zwalnia się pojedynczo przez dolne okno, naciskając ustalacz naboju po prawej stronie wnętrza komory zamkowej, zgodnie z instrukcją producenta. Nie ma potrzeby kolejnego wprowadzania każdego naboju do komory.
• Demontaż rury magazynkanie należy do zwykłego rozkładania polowego opisanego dla użytkownika. Nie wolno utożsamiać śruby mocującej lufę z odłączanym magazynkiem.

• Oficjalna procedura rozładowania nie nakazuje strzału kontrolnego. Po rozładowaniu producent poleca pozostawić zespół przesuwny w tylnym, otwartym położeniu i bezpiecznik w położeniu SAFE.
• Mechaniczne zwolnienie kurka następuje po zamknięciu i zaryglowaniu całkowicie rozładowanej broni, przesunięciu bezpiecznika na FIRE i naciśnięciu języka spustowego. Instrukcja przewiduje tę czynność w kontrolowanym teście funkcjonalnym po czyszczeniu lub składaniu, a nie jako standardowy etap rozładowania czy przechowywania.
• Przed jakimkolwiek takim testem należy wzrokowo i dotykowo sprawdzić komorę, podajnik i rurę magazynka. Jeżeli procedura służbowa wymaga innego stanu kurka, pierwszeństwo ma zatwierdzona instrukcja danej formacji.

• Gdy kurek jest napięty, zespół przesuwny pozostaje zablokowany w przednim położeniu. Aby otworzyć broń bez oddania strzału, należy nacisnąć dźwignię zwalniania zespołu przesuwnego (action lock lever) po lewej stronie zespołu spustowego, tuż za kabłąkiem, i ręcznie przesunąć czółenko całkowicie do tyłu.
• Po opadnięciu kurka podczas strzału blokada zespołu przesuwnego zwalnia się automatycznie; nie trzeba naciskać tej dźwigni przed ruchem czółenka.
• Zamknięcie następuje wyłącznie przez ręczne przesunięcie czółenka całkowicie do przodu. Opróżnienie magazynka nie powoduje automatycznego zatrzymania broni w położeniu otwartym.

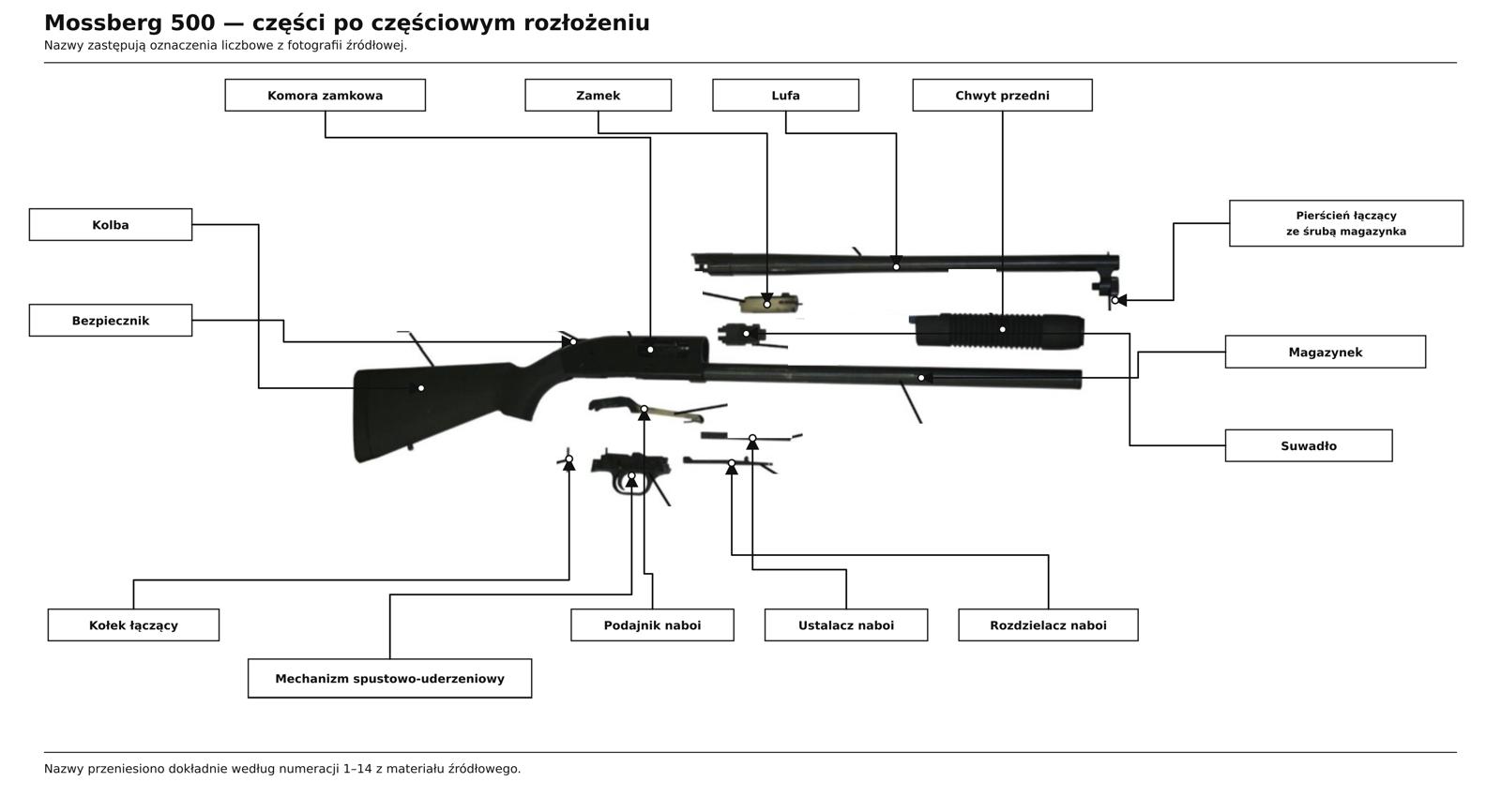

Częściowe rozkładanie do zakresu wskazanego przez producenta dla zwykłego czyszczenia:

• Skierować lufę bezpiecznie, przesunąć bezpiecznik całkowicie do tyłu na SAFE i założyć ochronę oczu.
• Otworzyć broń i wzrokowo oraz dotykowo sprawdzić komorę nabojową, podajnik i rurę magazynka. W żadnym z tych miejsc nie może znajdować się nabój.
• Przesunąć czółenko całkowicie do tyłu, a następnie powoli do przodu do chwili, gdy przednia krawędź zamka znajdzie się mniej więcej pośrodku okna wyrzutowego.
• Obracać śrubę mocującą lufę (takedown screw) przeciwnie do ruchu wskazówek zegara, aż gwint całkowicie wyjdzie z końca rury magazynka.
• Delikatnie poruszając lufą obrotowo na boki, wysunąć jej przedłużenie do przodu z komory zamkowej.
• Ułożyć broń kabłąkiem do góry. Tępym trzpieniem o średnicy nie większej niż 3/16″ (4,76 mm) wypchnąć kołek zespołu spustowego znajdujący się około 1/2″ (12,7 mm) poniżej tylnej części kabłąka.
• Unieść najpierw tylną część zespołu spustowego i wyjąć moduł jako całość. Nie naciskać spustu po wyjęciu modułu i nie rozkładać samego mechanizmu spustowo-uderzeniowego.
• W tym miejscu instrukcja nakazuje zakończyć rozkładanie wykonywane do zwykłego czyszczenia. Dalsze wyjmowanie ustalacza, rozdzielacza, suwadła, zamka, podajnika i czółenka jest pokazane w instrukcji, ale producent równocześnie ogranicza głębsze czynności do odpowiednio przygotowanego personelu; nie są one przepisywane jako rutynowa procedura użytkownika.

Składanie:

• Przeprowadzić w odwrotnej kolejności, na broni bez amunicji i z bezpiecznikiem na SAFE. Kurek zespołu spustowego musi być całkowicie napięty, aby moduł dał się prawidłowo osadzić.
• Najpierw wprowadzić przednie występy zespołu spustowego w gniazda komory zamkowej, następnie opuścić tył i założyć kołek. Elementów nie wolno wciskać siłą.
• Ustawić przednią krawędź zamka pośrodku okna wyrzutowego, wprowadzić przedłużenie lufy do komory i dokręcić śrubę mocującą wyłącznie palcami. Producent zabrania używania szczypiec lub klucza.
• Po złożeniu wykonać bez amunicji test funkcjonalny producenta: na SAFE kurek nie może opaść po naciśnięciu spustu; samo przesunięcie bezpiecznika na FIRE również nie może zwolnić kurka; dopiero naciśnięcie spustu na FIRE ma go zwolnić. Jeśli wynik któregokolwiek etapu jest inny, broni nie używać i przekazać ją do właściwego serwisu.

• Przechowywaniebroń przechowywać rozładowaną, a amunicję oddzielnie, w sposób uniemożliwiający dostęp osobom nieuprawnionym i zgodny z obowiązującymi przepisami. Instrukcja zakazuje przechowywania broni załadowanej. Po rozładowaniu bezpieczny stan kontrolny to otwarty zamek i bezpiecznik w tylnym położeniu SAFE.
• Ochrona przed korozjąpo użyciu, a szczególnie po zawilgoceniu, broń oczyścić; odkryte powierzchnie metalowe zabezpieczyć cienką warstwą odpowiedniego oleju. Nie zatykać przewodu lufy i nie przechowywać długotrwale w futerale z chłonną wykładziną, która usuwa środek ochronny i może sprzyjać korozji.
• Przenoszenie i przekazywanienie przewozić broni załadowanej. Przy przekazywaniu drugiej osobie producent zaleca otwarty zamek, bezpiecznik na SAFE oraz uprzednie wzrokowe i dotykowe potwierdzenie, że komora, podajnik i magazynek są puste. Futerał transportowy nie zastępuje stanu rozładowania ani wymogów prawa.

• Jedyną procedurą potwierdzenia stanu broni jest skierowanie jej bezpiecznie, ustawienie bezpiecznika na SAFE, użycie dźwigni zwalniania zespołu przesuwnego, pełne otwarcie zamka oraz wzrokowa i dotykowa kontrola komory nabojowej, podajnika i rury magazynka.
• Czerwony punkt przy bezpieczniku jest według producenta wyłącznie pomocą szkoleniową wskazującą kierunek położenia SAFE; nie należy traktować go jako dowodu zabezpieczenia ani rozładowania broni.

• Bezpiecznik ręcznysuwak na grzbiecie komory zamkowej. Położenie SAFE uzyskuje się przez przesunięcie go całkowicie do tyłu, tak aby zasłaniał czerwony punkt; FIRE — przez przesunięcie do przodu. W prawidłowo działającej broni naciśnięcie spustu na SAFE nie może zwolnić kurka.
• Blokada zespołu przesuwnegoutrzymuje zamknięty mechanizm po napięciu kurka. Dźwignia action lock lever umożliwia kontrolowane otwarcie bez naciskania spustu. Nie jest ona jednak bezpiecznikiem strzałowym i nie zastępuje bezpiecznika ręcznego.
• Warunek prawidłowego zaryglowaniaprzed strzałem czółenko musi być przesunięte całkowicie do przodu, a zamek zaryglowany stal–stal w przedłużeniu lufy.
• Instrukcja nie daje podstaw do przypisania modelowi 50577 osobnego „bezpiecznika upadkowego” ani wieloelementowego automatycznego systemu zabezpieczeń. Takich cech nie należy dopisywać przez analogię do innych konstrukcji. Producent podkreśla, że bezpiecznik jest urządzeniem mechanicznym i nie zastępuje bezpiecznego kierunku lufy ani trzymania palca poza spustem.

Załadowanie:

• Skierować lufę bezpiecznie, nie dotykać spustu i przesunąć bezpiecznik całkowicie do tyłu na SAFE.
• Nacisnąć dźwignię zwalniania zespołu przesuwnego i otworzyć broń. Sprawdzić komorę oraz przewód lufy; usunąć wszelkie przeszkody, nadmiar oleju lub smaru.
• Porównać oznaczenie amunicji z oznaczeniem po lewej stronie lufy. Dla tej konfiguracji instrukcja dopuszcza fabryczne naboje kalibru 12 o długości 2¾″ i 3″. Nie używać amunicji wadliwej, niestandardowej, regenerowanej ani elaborowanej niezgodnie z wymaganiami producenta.
• Jeżeli ma być osiągnięta pełna pojemność, pierwszy nabój można włożyć przez prawe okno wyrzutowe bezpośrednio do komory albo położyć na podajniku, po czym całkowicie przesunąć czółenko do przodu. Od tej chwili nabój znajduje się w komorze.
• Przy zamkniętej broni wprowadzać kolejne naboje przez dolne okno do magazynka rurowego, aż kryza każdego przejdzie za ustalacz. Nie przekraczać pojemności i nie wciskać naboju siłą.
• Bezpiecznik pozostawić na SAFE do chwili świadomej decyzji o strzale.

Rozładowanie:

• Skierować lufę bezpiecznie i przesunąć bezpiecznik całkowicie do tyłu na SAFE.
• Nacisnąć dźwignię zwalniania zespołu przesuwnego i powoli cofać czółenko do chwili, gdy nabój wyjęty z komory będzie w pełni widoczny w oknie wyrzutowym; wyjąć go ręką.
• Kontynuować ruch czółenka do tyłu, aby następny nabój z magazynka został uwolniony na podajnik. Obrócić broń oknem wyrzutowym w dół i pozwolić temu nabojowi wypaść przez okno.
• Przesunąć czółenko całkowicie do przodu, zamykając pustą komorę. Obrócić broń kabłąkiem do góry, zachowując bezpieczny kierunek lufy.
• Przez dolne okno naciskać kciukiem ustalacz naboju po prawej stronie i uwalniać z magazynka po jednym naboju, aż rura będzie pusta.
• Ponownie nacisnąć dźwignię zwalniania i całkowicie otworzyć broń. Wzrokowo i dotykowo sprawdzić komorę, podajnik oraz wnętrze rury magazynka. Pozostawić zamek otwarty, a bezpiecznik na SAFE. Nie wykonywać strzału kontrolnego jako rutynowego etapu rozładowania.

• Brak odpalenia nabojuutrzymać bezpieczny kierunek lufy, przesunąć bezpiecznik na SAFE, odczekać chwilę, następnie usunąć niewypał i odseparować go od pozostałej amunicji. Producent zabrania ponownej próby odpalenia tego samego naboju.
• Nietypowo głośny lub cichy odgłos strzałunatychmiast przerwać strzelanie, zabezpieczyć i rozładować broń, a następnie sprawdzić komorę oraz przewód lufy pod kątem uszkodzenia lub przeszkody. Nie oddawać następnego strzału przed usunięciem przyczyny przez osobę kompetentną.
• Brak prawidłowego podania, wyciągnięcia, wyrzucenia albo swobodnego ruchu czółenka: instrukcja nie podaje dla modelu 50577 tabeli przyczyn i nie upoważnia do wymuszania ruchu mechanizmu. Utrzymać bezpieczny kierunek, włączyć SAFE, rozładować broń, o ile można to zrobić bez użycia siły, i przekazać ją do wykwalifikowanego rusznikarza lub serwisu. Bez oględzin nie należy przypisywać usterce konkretnej przyczyny.

• Przy zamkniętym mechanizmie rygiel zamka wchodzi w przedłużenie lufy, tworząc ryglowanie stal–stal. Nabój znajduje się w komorze, kurek wewnętrzny jest napięty, a zespół przesuwny pozostaje zablokowany w przednim położeniu.
• Po przesunięciu bezpiecznika na FIRE i naciśnięciu języka spustowego kurek uderza w układ igliczny i inicjuje nabój. Opadnięcie kurka automatycznie zwalnia blokadę zespołu przesuwnego; energia strzału nie wykonuje cyklu przeładowania.
• Ruch czółenka całkowicie do tyłu, przenoszony przez dwie listwy, odryglowuje i cofa zamek. Dwa wyciągi wyprowadzają łuskę lub nabój z komory, a wyrzutnik usuwa go przez prawe okno. Jednocześnie napinany jest kurek, a ustalacz i rozdzielacz dopuszczają jeden nabój z magazynka na podajnik.
• Ruch czółenka całkowicie do przodu unosi podajnik, prowadzi nabój na oś lufy, wprowadza go do komory i ponownie rygluje zamek w przedłużeniu lufy. Broń jest gotowa do następnego strzału, lecz każdy kolejny cykl wymaga pełnego ręcznego przeładowania i osobnego naciśnięcia spustu.
