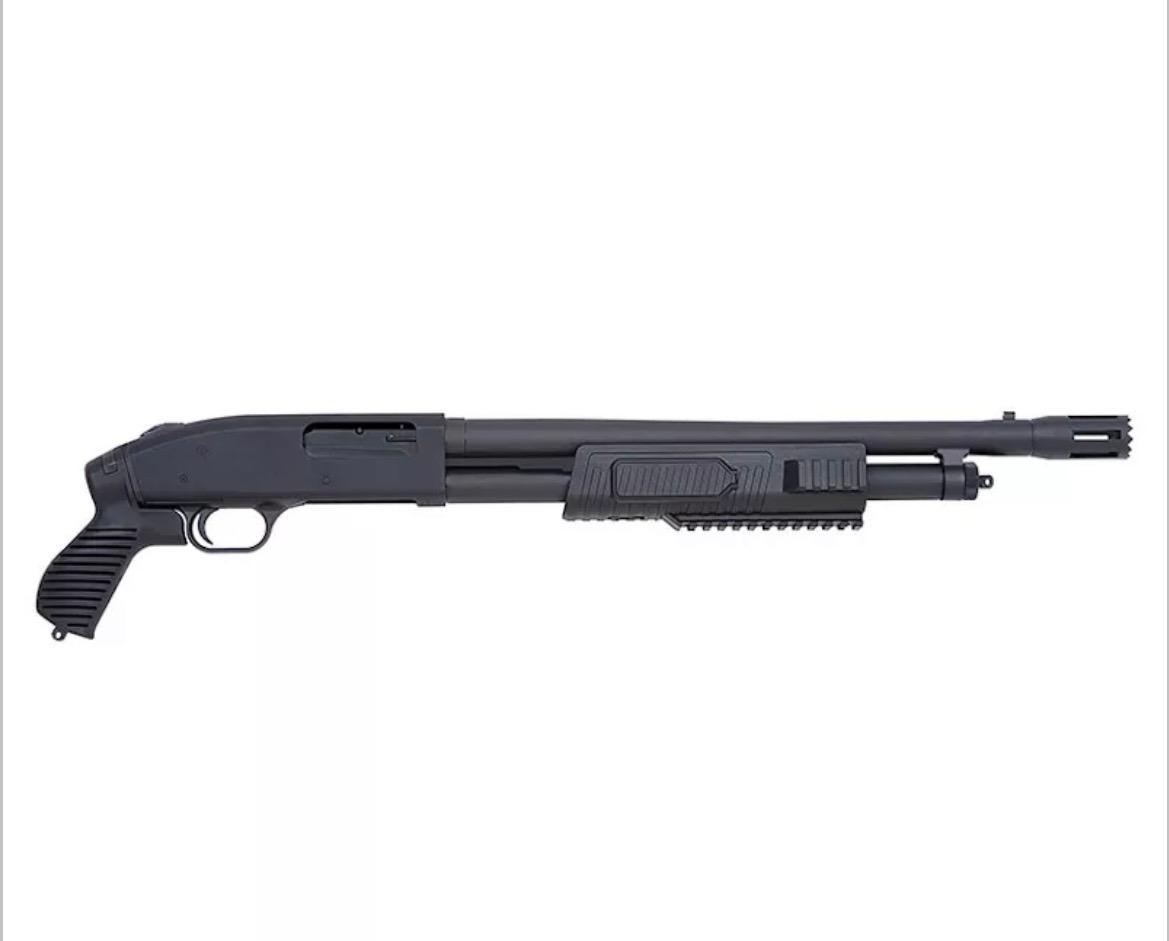

Strzelba powtarzalna gładkolufowa Mossberg FLEX 500 Tactical

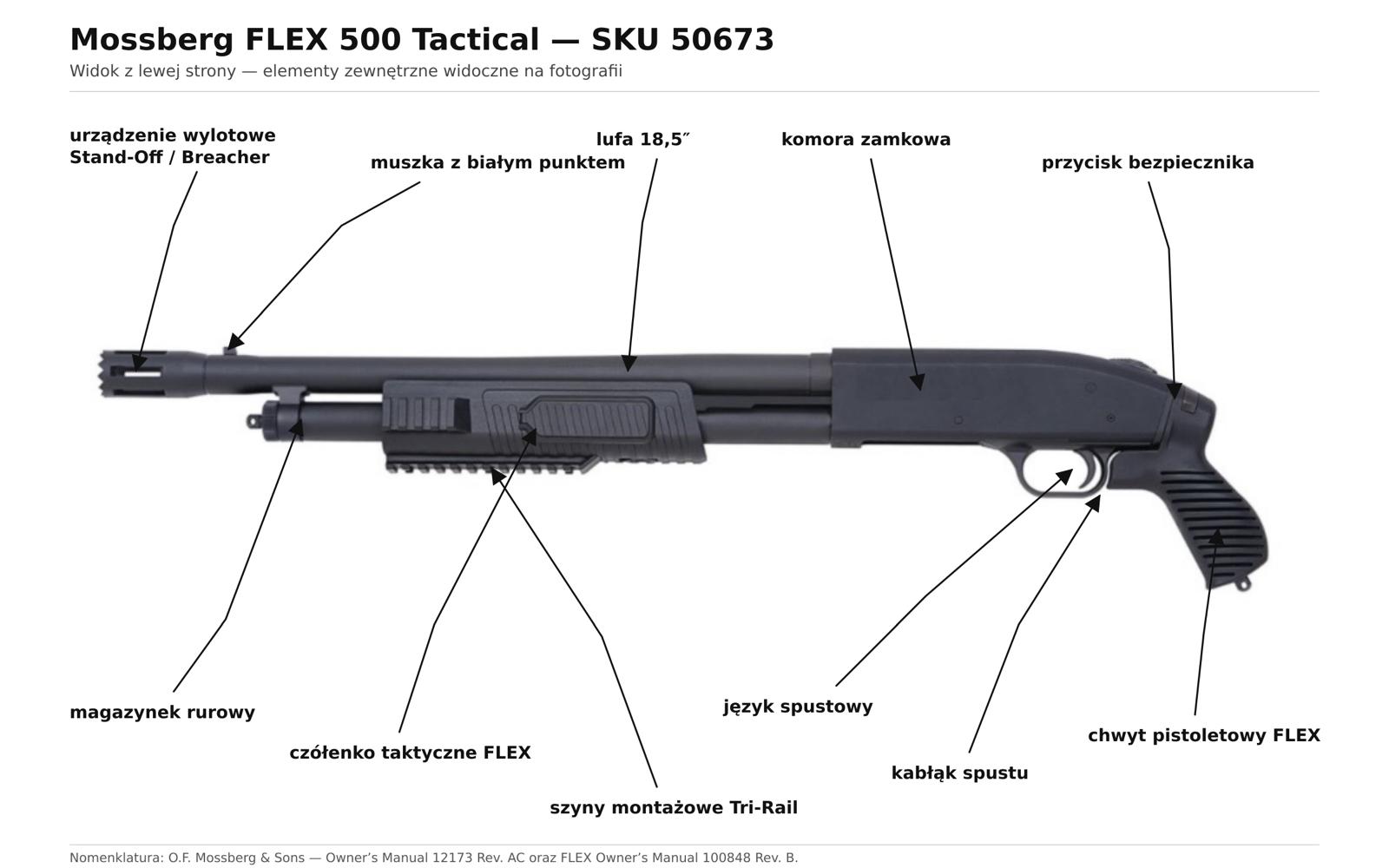

Budowa zewnętrzna

• Komorę zamkową i magazynekanodowana aluminiowa komora stanowi korpus mechanizmu. Pod lufą znajduje się stała rura magazynka ze sprężyną i podajnikiem. W Model 500 jej przedni koniec przyjmuje śrubę mocowania lufy; nie jest to odkręcana nakrętka serwisowa magazynka właściwa konstrukcji 590.
• Lufęstalową, gładką, długości 18,5″, z komorą 3″, profilem Cylinder Bore, matowo oksydowanym wykończeniem i przednim zakończeniem Stand-off. Ucho lufy zawiera śrubę takedown screw, którą wkręca się w przedni koniec rury magazynka. Producent dopuszcza zamianę luf wyłącznie między zgodnymi modelami o tym samym kalibrze i pojemności.
• Zespół zamkazamek, suwadło zamka, rygiel i dwa wyciągi. Rygiel łączy się z przedłużeniem lufy, dzięki czemu zasadnicze ryglowanie odbywa się stal–stal, a nie bezpośrednio w aluminiowej komorze zamkowej. Nieruchomy wyrzutnik współpracuje z wyciąganą łuską lub nabojem.
• Zespół przesuwnynośnik czółenka połączony z mechanizmem dwiema listwami oraz zewnętrzne czółenko Tactical Tri-Rail zamocowane systemem FLEX TLS. Ruch w tył otwiera zamek, wyciąga i wyrzuca łuskę lub nabój oraz napina kurek; ruch w przód podaje kolejny nabój i rygluje broń.
• Układ podawaniapodajnik (elevator), ustalacz naboju (cartridge stop) i rozdzielacz (cartridge interrupter) sterują uwalnianiem pojedynczego naboju z rury i ustawieniem go na drodze zamka.
• Zespół spustowo-uderzeniowywyjmowany moduł z kurkiem wewnętrznym, językiem spustowym i dźwignią zwalniania zespołu przesuwnego. Karta SKU nie wskazuje opcjonalnego mechanizmu regulacji LPA, dlatego nie przypisano go modelowi 50673. Producent nie przewiduje rozkładania samego modułu w zakresie obsługi użytkownika.
• Tylne wyposażenie FLEXadapter zamocowany do tylnej części komory i czarny chwyt pistoletowy, blokowany zatrzaskiem TLS. Sam chwyt można odłączyć bez narzędzi; demontaż adaptera z komory jest osobną czynnością montażową i nie należy do zwykłej zmiany osady.
• Przyrządy i szynypojedynczy przedni biały punkt oraz trzy odcinki szyn czółenka. Oficjalna karta i fotografia dokładnego SKU nie wskazują tylnego celownika, górnej szyny optycznej na komorze, osłony termicznej lufy ani kolby naramiennej jako wyposażenia fabrycznego.

• Napełnianie magazynkaprzy zamkniętym zamku, bezpieczniku na SAFE i lufie skierowanej bezpiecznie naboje wprowadza się pojedynczo przez dolne okno ładowania, przednią częścią do przodu, aż kryza przejdzie za ustalacz naboju.
• Opróżnianie magazynkapo kontrolowanym usunięciu naboju z komory naboje zwalnia się pojedynczo przez dolne okno, naciskając ustalacz naboju po prawej stronie wnętrza komory zamkowej. Nie trzeba kolejno dosyłać każdego naboju do komory.
• Rozróżnienie konstrukcyjneśruba w uchu lufy jest śrubą mocującą lufę (takedown screw), a nie zatrzaskiem magazynka ani nakrętką zapewniającą rutynowy dostęp do sprężyny. Nie wolno przenosić do 50673 instrukcji opróżniania lub czyszczenia magazynka od strony wylotowej właściwej modelom 590/590A1.

• Oficjalna procedura rozładowania nie nakazuje strzału kontrolnego. Po sprawdzeniu pustej komory, podajnika i rury magazynka producent poleca pozostawić mechanizm otwarty, a bezpiecznik w położeniu SAFE.
• Mechaniczne zwolnienie kurka następuje po zamknięciu i zaryglowaniu całkowicie rozładowanej broni, przesunięciu bezpiecznika na FIRE i naciśnięciu języka spustowego. Instrukcja wykorzystuje tę czynność w teście funkcjonalnym po czyszczeniu lub ponownym montażu, a nie jako standardowy etap rozładowania.
• Przed takim testem trzeba wzrokowo i dotykowo sprawdzić komorę, podajnik i rurę magazynka oraz usunąć z otoczenia amunicję. Jeśli zatwierdzona procedura służbowa określa inny stan zdawania broni, pierwszeństwo ma właściwa instrukcja organizacyjna.

• Gdy kurek jest napięty, zespół przesuwny jest zablokowany w przednim położeniu. Aby otworzyć broń bez naciskania spustu, należy nacisnąć dźwignię zwalniania zespołu przesuwnego (action lock lever) po lewej stronie zespołu spustowego, tuż za kabłąkiem, i ręcznie przesunąć czółenko całkowicie do tyłu.
• Po opadnięciu kurka podczas strzału blokada zespołu przesuwnego zwalnia się; do rozpoczęcia ruchu czółenka nie trzeba wówczas naciskać dźwigni.
• Zamknięcie następuje wyłącznie przez ręczne przesunięcie czółenka całkowicie do przodu. Opróżnienie magazynka nie zatrzymuje automatycznie broni w położeniu otwartym.

Częściowe rozkładanie w zakresie polowym określonym przez producenta:

• Skierować lufę bezpiecznie, przesunąć bezpiecznik całkowicie do tyłu na SAFE i założyć ochronę oczu.
• Otworzyć broń oraz wzrokowo i dotykowo sprawdzić komorę nabojową, podajnik i rurę magazynka. W żadnym z tych miejsc nie może być naboju.
• Przesunąć czółenko całkowicie do tyłu, następnie powoli do przodu do chwili, gdy przednia krawędź zamka znajdzie się mniej więcej pośrodku okna wyrzutowego.
• Obracać śrubę takedown screw w uchu lufy przeciwnie do ruchu wskazówek zegara, aż jej gwint całkowicie wyjdzie z przedniego końca rury magazynka. Delikatnie poruszając lufą obrotowo na boki, wysunąć jej przedłużenie do przodu z komory zamkowej.
• Jeżeli chwyt pistoletowy ogranicza uniesienie tylnej części modułu spustowego, odłączyć sam chwyt FLEX zgodnie z instrukcją uzupełniającą: unieść zatrzask do pełnego wysunięcia, obrócić go o 90° przeciwnie do ruchu wskazówek zegara, poluzować chwyt uderzeniem otwartej dłoni i zsunąć go z adaptera. Nie demontować adaptera z komory i nie używać narzędzi do podważania. Instrukcja podstawowa nie wpisuje odłączenia chwytu jako osobnego obowiązkowego etapu dla każdego wariantu, dlatego nie wolno wymuszać ruchu modułu.
• Ułożyć broń kabłąkiem do góry. Tępym trzpieniem o średnicy nie większej niż 3/16″ (4,76 mm) wypchnąć kołek zespołu spustowego znajdujący się około 1/2″ (12,7 mm) poniżej tylnej części kabłąka. Unieść najpierw tylną część modułu i wyjąć go jako całość. Nie naciskać spustu po wyjęciu modułu i nie rozkładać samego mechanizmu spustowo-uderzeniowego.
• Wyjąć ustalacz i rozdzielacz naboju z ich miejsc przy ścianach komory zamkowej.
• Przesunąć czółenko tak, aby zamek i suwadło znajdowały się mniej więcej w 3/4 drogi ku tyłowi. Po zrównaniu suwadła z wycięciami montażowymi unieść je i wyjąć.
• Wysunąć zamek do przodu przez otwór lufowy komory zamkowej.
• Przy bezpieczniku całkowicie na SAFE obrócić przednią część podajnika ku górze, ścisnąć jego dwa ramiona i wyjąć występy z otworów komory.
• Zsunąć zespół czółenka wraz z listwami do przodu z rury magazynka. Zewnętrzne czółenko FLEX można odłączyć od nośnika osobno: przesunąć jego zatrzask do przodu, obrócić w dół, przesunąć czółenko do przodu i zdjąć je z występów nośnika. Nie jest to konieczne do każdego czyszczenia. W tym miejscu instrukcja podstawowa określa rozkładanie polowe jako zakończone.

Składanie:

• Wykonywać bez amunicji, z bezpiecznikiem na SAFE, zasadniczo w odwrotnej kolejności: założyć zewnętrzne czółenko FLEX na nośnik i zaryglować zatrzask TLS, następnie wsunąć zespół czółenka z listwami, założyć podajnik, zamek, suwadło, ustalacz i rozdzielacz, a na końcu zespół spustowy. Kurek modułu spustowego musi być całkowicie napięty; elementów nie wolno wciskać siłą.
• Wprowadzić przednie występy zespołu spustowego w gniazda, opuścić jego tylną część i włożyć kołek na równo ze ścianą komory.
• Wprowadzić przedłużenie lufy do komory, ustawić ucho na przednim końcu rury magazynka i dokręcić śrubę takedown screw wyłącznie palcami. Przez okno wyrzutowe sprawdzić pełne osadzenie przedłużenia lufy.
• Jeżeli chwyt FLEX został zdjęty, zsunąć go do przodu na adapter do pełnego osadzenia, obrócić zatrzask zgodnie z instrukcją do położenia zablokowanego i zamknąć go na równo z chwytem. Pociągnięciem sprawdzić, czy chwyt nie odłącza się od adaptera.
• Wykonać bez amunicji pełny test funkcjonalny producentakilkakrotnie sprawdzić swobodny ruch zespołu, przytrzymując dźwignię zwalniania; przy zamkniętej broni i bezpieczniku na SAFE kurek nie może opaść po naciśnięciu spustu; samo przesunięcie bezpiecznika na FIRE również nie może zwolnić kurka; dopiero naciśnięcie spustu na FIRE ma go zwolnić. Następnie otworzyć broń i ponownie ustawić SAFE. W razie niezgodności broni nie używać i przekazać ją do właściwego serwisu.

• Przechowywaniebroń przechowywać rozładowaną, a amunicję oddzielnie, w sposób uniemożliwiający dostęp osobom nieuprawnionym i zgodny z obowiązującymi przepisami oraz procedurami służbowymi. Instrukcja zabrania przechowywania broni załadowanej. Po rozładowaniu mechanizm pozostawia się otwarty, a bezpiecznik na SAFE.
• Ochrona przed korozjąpo użyciu, szczególnie po zawilgoceniu, broń oczyścić; odkryte powierzchnie metalowe pokryć cienką warstwą odpowiedniego oleju. Nie zatykać przewodu lufy i nie przechowywać długotrwale w futerale z chłonną wykładziną. W niskiej temperaturze unikać nadmiaru smaru, który może zgęstnieć.
• Przenoszenie i przekazywanienie przewozić broni załadowanej. Przy przekazywaniu drugiej osobie producent zaleca otwarty mechanizm, bezpiecznik na SAFE oraz uprzednie wzrokowe i dotykowe potwierdzenie, że komora, podajnik i magazynek są puste. Futerał transportowy nie zastępuje stanu rozładowania ani wymogów prawa.
• Elementy FLEXprzed obsługą sprawdzić, czy zatrzaski chwytu i czółenka są całkowicie zamknięte i osadzone na równo. Nie używać broni z luźnym elementem FLEX. Każdą zmianę osady albo czółenka wykonywać dopiero po pełnym rozładowaniu, otwarciu mechanizmu i ustawieniu SAFE.

• Jedyną procedurą kontroli jest skierowanie broni bezpiecznie, ustawienie SAFE, użycie dźwigni zwalniania zespołu przesuwnego, pełne otwarcie zamka oraz wzrokowa i dotykowa kontrola komory, podajnika i rury magazynka.
• Czerwony punkt przy bezpieczniku jest według producenta wyłącznie pomocą szkoleniową pokazującą kierunek położenia SAFE; nie jest wskaźnikiem załadowania ani samodzielnym potwierdzeniem prawidłowego działania bezpiecznika.

• Bezpiecznik ręcznysuwak na grzbiecie komory zamkowej. SAFE uzyskuje się przez przesunięcie całkowicie do tyłu, tak aby zasłonić czerwony punkt; FIRE — przez przesunięcie do przodu. W prawidłowo działającej broni naciśnięcie spustu na SAFE nie może zwolnić kurka.
• Blokada zespołu przesuwnegoutrzymuje zamknięty mechanizm po napięciu kurka. Dźwignia action lock lever pozwala otworzyć broń bez naciskania spustu. Nie jest ona bezpiecznikiem strzałowym.
• Ryglowanie stal–stal: zamek musi być całkowicie zamknięty, a rygiel osadzony w przedłużeniu lufy. Aluminiowa komora zamkowa nie jest zasadniczym elementem przenoszącym ryglowanie.
• Instrukcja nie daje podstaw do przypisania 50673 wieloelementowego automatycznego systemu zabezpieczeń analogicznego do pistoletów ani odrębnego „bezpiecznika upadkowego” opisanego dla tego SKU. Bezpiecznik jest urządzeniem mechanicznym i nie zastępuje bezpiecznego kierunku lufy ani trzymania palca poza spustem.

Załadowanie:

• Skierować lufę bezpiecznie, nie dotykać spustu i przesunąć bezpiecznik całkowicie do tyłu na SAFE.
• Nacisnąć dźwignię zwalniania zespołu przesuwnego i otworzyć broń. Sprawdzić komorę i przewód lufy; usunąć przeszkody oraz nadmiar oleju lub smaru.
• Porównać oznaczenie naboju z oznaczeniem na lewej stronie konkretnej lufy. Model z komorą 3″ może używać właściwej fabrycznej amunicji kalibru 12 o długości 2¾″ i 3″. Nie używać amunicji wadliwej, niestandardowej ani elaborowanej niezgodnie z wymaganiami producenta.
• Jeżeli ma być osiągnięta pełna pojemność, pierwszy nabój można włożyć przez prawe okno wyrzutowe bezpośrednio do komory albo położyć na podajniku, po czym całkowicie przesunąć czółenko do przodu. Od tej chwili nabój znajduje się w komorze.
• Przy zamkniętej broni wprowadzać kolejne naboje przez dolne okno do magazynka rurowego, aż kryza każdego przejdzie za ustalacz. Nie przekraczać pojemności ani nie wciskać naboju siłą.

Rozładowanie:

• Skierować lufę bezpiecznie i przesunąć bezpiecznik całkowicie do tyłu na SAFE.
• Nacisnąć dźwignię zwalniania i powoli cofać czółenko do chwili, gdy nabój wyjęty z komory będzie w pełni widoczny w oknie wyrzutowym; wyjąć go ręką.
• Kontynuować ruch czółenka do tyłu, aby następny nabój z magazynka został uwolniony na podajnik. Obrócić broń oknem wyrzutowym w dół i pozwolić nabojowi wypaść przez okno.
• Przesunąć czółenko całkowicie do przodu, zamykając pustą komorę. Obrócić broń kabłąkiem do góry, zachowując bezpieczny kierunek lufy.
• Przez dolne okno naciskać ustalacz naboju po prawej stronie i uwalniać z magazynka po jednym naboju, aż rura będzie pusta.
• Ponownie nacisnąć dźwignię zwalniania i całkowicie otworzyć broń. Wzrokowo i dotykowo sprawdzić komorę, podajnik oraz wnętrze rury magazynka. Pozostawić mechanizm otwarty, a bezpiecznik na SAFE. Nie wykonywać strzału kontrolnego jako rutynowego etapu rozładowania.

• Brak odpaleniautrzymać bezpieczny kierunek lufy przez co najmniej 30 sekund z uwagi na możliwość opóźnionego zapłonu, następnie ustawić SAFE, otworzyć broń, usunąć nabój i odseparować go od pozostałej amunicji. Producent zabrania ponownej próby odpalenia tego naboju.
• Nietypowo głośny lub cichy odgłos strzałunatychmiast przerwać strzelanie, ustawić SAFE, rozładować broń oraz sprawdzić komorę i przewód lufy pod kątem przeszkody lub uszkodzenia. Nie oddawać kolejnego strzału przed usunięciem przyczyny przez osobę kompetentną.
• Brak prawidłowego podania, wyciągnięcia, wyrzucenia albo swobodnego ruchu czółenka: utrzymać bezpieczny kierunek, ustawić SAFE i rozładować broń, o ile można to wykonać bez użycia siły. Nie wymuszać ruchu mechanizmu ani nie przypisywać przyczyny bez oględzin; broń przekazać do wykwalifikowanego rusznikarza lub autoryzowanego serwisu.
• Niepełny ruch czółenkakonstrukcja wymaga pełnego ruchu do obu skrajnych położeń. Sam objaw nie pozwala rozstrzygnąć, czy przyczyną jest niepełna obsługa, amunicja, zabrudzenie czy uszkodzenie, dlatego karta nie wpisuje diagnozy bez badania egzemplarza.
• Luźny chwyt lub czółenko FLEXprzerwać używanie, ustawić SAFE, całkowicie rozładować broń i sprawdzić prawidłowe osadzenie oraz zamknięcie TLS. Nie kontynuować strzelania z niezaryglowanym elementem.

• Przy zamkniętym mechanizmie rygiel zamka wchodzi w przedłużenie lufy, tworząc ryglowanie stal–stal. Nabój może znajdować się w komorze, kurek wewnętrzny jest napięty, a zespół przesuwny pozostaje zablokowany w przednim położeniu.
• Po przesunięciu bezpiecznika na FIRE i naciśnięciu języka spustowego kurek uderza w układ igliczny i inicjuje nabój. Opadnięcie kurka zwalnia blokadę zespołu przesuwnego; energia gazów ani odrzutu nie wykonuje cyklu przeładowania.
• Ruch czółenka całkowicie do tyłu, przenoszony przez dwie listwy, odryglowuje i cofa zamek. Dwa wyciągi wyprowadzają łuskę lub nabój z komory, a wyrzutnik usuwa go przez prawe okno. Jednocześnie napinany jest kurek, a ustalacz i rozdzielacz dopuszczają jeden nabój z magazynka na podajnik.
• Ruch czółenka całkowicie do przodu unosi podajnik, prowadzi nabój na oś lufy, wprowadza go do komory i ponownie rygluje zamek w przedłużeniu lufy. Każdy kolejny cykl wymaga pełnego ręcznego przeładowania i osobnego naciśnięcia spustu.
• System FLEX nie uczestniczy w cyklu przeładowaniastanowi wyłącznie modułowe mocowanie chwytu/kolby i zewnętrznego czółenka.
