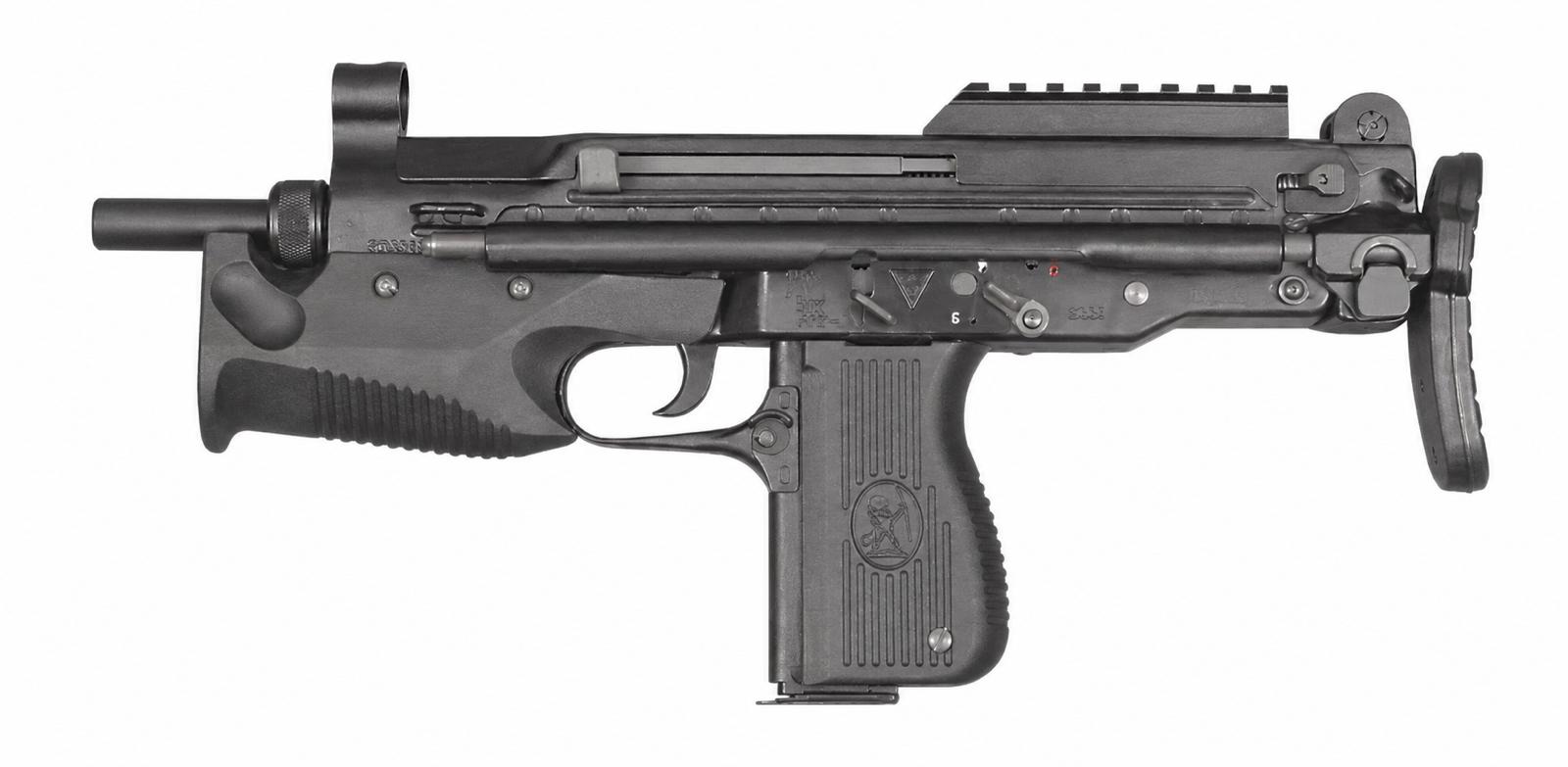

Pistolet maszynowy PM-06 „Glauberyt”

Charakterystycznymi elementami PM-06 są:

• teleskopowa kolba czteropołożeniowa ze stałym trzewikiem pokrytym gumą;
• stała szyna montażowa Picatinny zgodna z MIL-STD-1913, umieszczona na pokrywie komory zamkowej;
• mechaniczne przyrządy celownicze z celownikiem otwartym i przeziernikowym;
• tunelowa osłona muszki;
• modułowe łoże umożliwiające opcjonalne umieszczenie oświetlenia taktycznego albo laserowego wskaźnika celu;
• dwustronny przełącznik rodzaju ognia pełniący jednocześnie funkcję bezpiecznika;
• bezwładnościowy opóźniacz zamka ograniczający szybkostrzelność teoretyczną do około 640 strz./min.

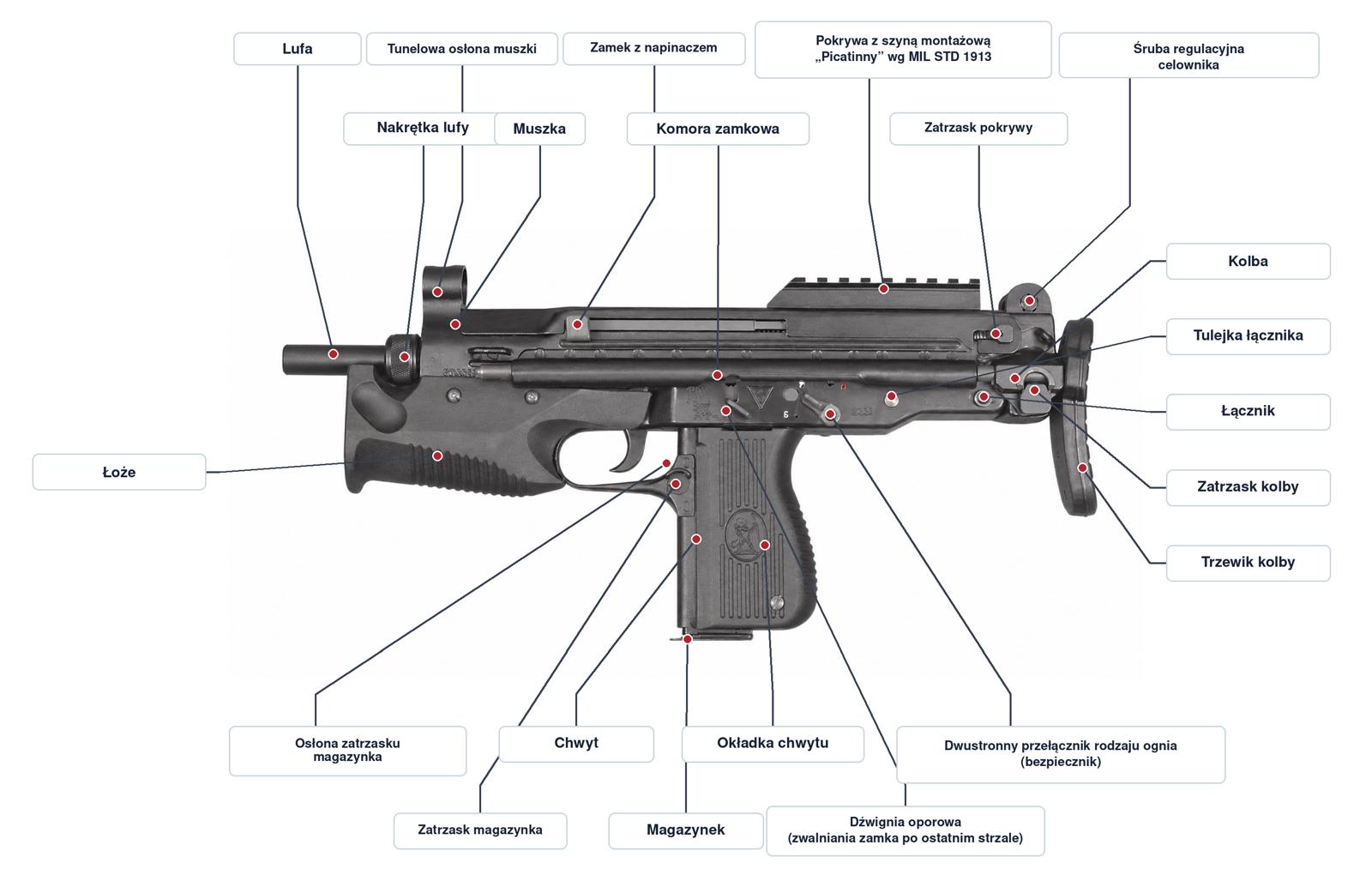

Budowa zewnętrzna

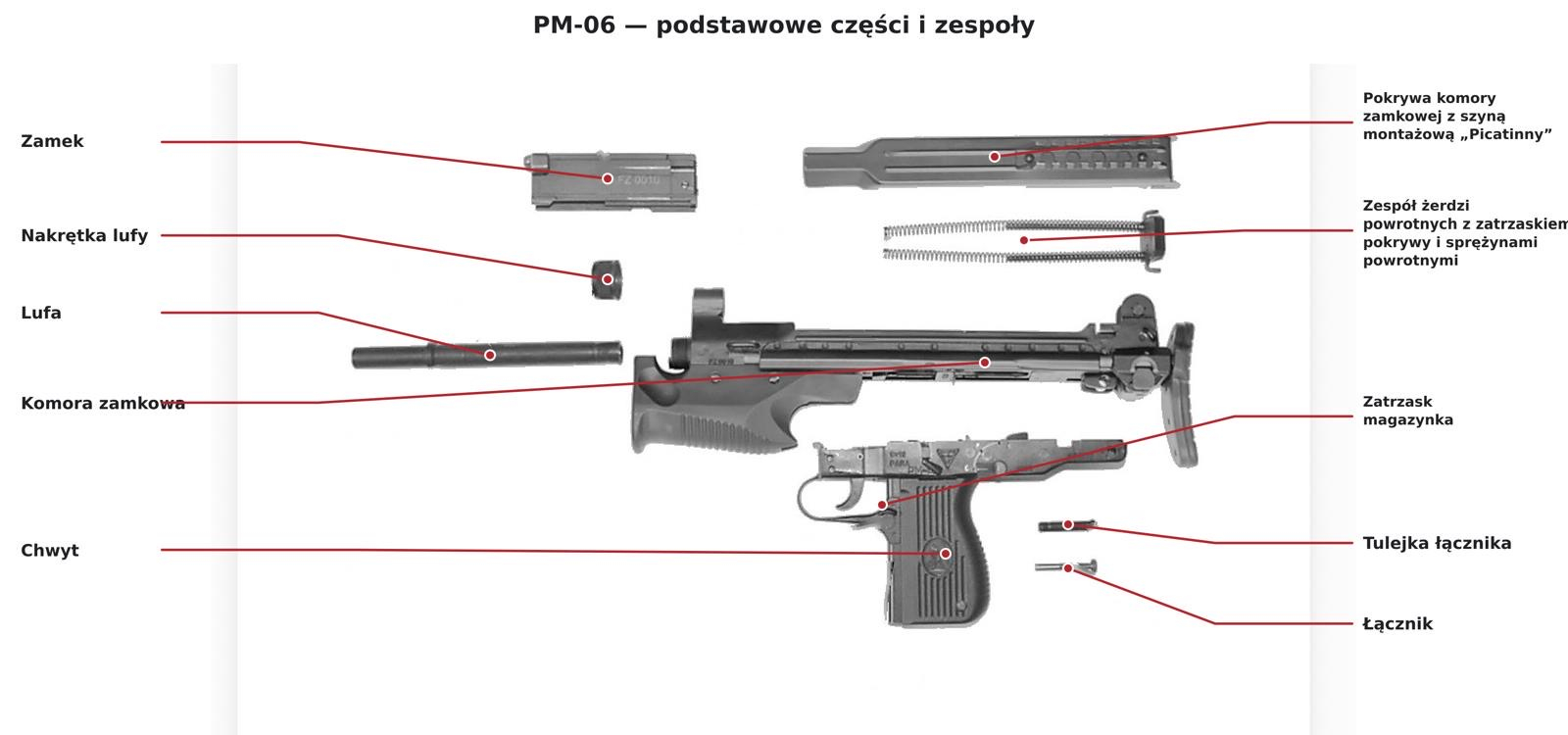

Podstawowe części i zespoły

• Zespół komory zamkowej z lufąobejmuje komorę zamkową, wymienną lufę mocowaną nakrętką, obsadę lufy, muszkę z tunelową osłoną, celownik, kolbę teleskopową, łoże oraz prowadnice zamka.
• Pokrywa z szyną montażowąstalowa pokrywa wykonana z blachy, z przynitowaną na stałe szyną Picatinny zgodną z MIL-STD-1913.
• Zespół chwytuzawiera mechanizm spustowo-uderzeniowy, kurek, zaczepy kurka i spustu, dwustronny przełącznik Z–P–C, opóźniacz bezwładnościowy, dźwignię zatrzymywania zamka i zatrzask magazynka. Profilowana okładka chwytu wykonana jest z tworzywa sztucznego.
• Magazynekprosty, pudełkowy i dwurzędowy. Występuje w wersji 15- oraz 25-nabojowej.

Odłączenie magazynka:

• Skierować broń w bezpiecznym kierunku i utrzymywać palec poza kabłąkiem.
• Wcisnąć zatrzask magazynka znajdujący się po lewej stronie, w górnej części chwytu przy kabłąku.
• Wyjąć magazynek z gniazda w chwycie.

Dołączenie magazynka:

• Wsunąć magazynek do gniazda w chwycie.
• Docisnąć go do momentu samoczynnego zatrzaśnięcia przez zatrzask magazynka.

Procedura zgodna z instrukcją producenta:

• Wyjąć magazynek.
• Odciągnąć zamek w tylne położenie, usuwając ewentualny nabój z komory.
• Sprawdzić wzrokowo komorę nabojową i gniazdo magazynka.
• Zwolnić zamek w przednie położenie.
• Skierować wylot lufy w bezpieczne miejsce.
• Ściągnąć język spustowy, zwalniając kurek na pustej komorze.
• Przestawić przełącznik rodzaju ognia w położenie „Z”.

• Przy pustym magazynku zamek wraca w przednie położenie.
• Po wymianie magazynka na załadowany naciśnięcie dźwigni powoduje ruch zamka do przodu i wprowadzenie naboju do komory.

Częściowe rozkładanie:

1. 1.Wyjąć magazynek.
2. 2.Odciągnąć zamek i sprawdzić komorę nabojową.
3. 3.Przesunąć zatrzask pokrywy do przodu.
4. 4.Unieść tylną część pokrywy i zdjąć pokrywę z szyną Picatinny.
5. 5.Wyjąć zespół żerdzi powrotnych z zatrzaskiem pokrywy i sprężynami powrotnymi.
6. 6.Przesunąć zamek do tyłu, unieść go i wyjąć z komory zamkowej.
7. 7.Nacisnąć zatrzask nakrętki lufy.
8. 8.Odkręcić nakrętkę lufy.
9. 9.Wysunąć lufę z komory zamkowej.
10. 10.Wyjąć łączniktrzpień rozprężny — oraz tulejkę łącznika, łączące chwyt z komorą zamkową.

Przechowywanie zgodnie z instrukcją fabryczną:

• broń rozładowana;
• brak naboju w komorze;
• pusty krótki magazynek umieszczony w chwycie;
• zamek w przednim położeniu;
• kurek zwolniony;
• przełącznik ustawiony w położeniu „Z”.

Przenoszenie:

• instrukcja dopuszcza noszenie na pasie nośnym lub w futerale;
• broń powinna być zabezpieczona;
• producent nakazuje nie pozostawiać naboju w komorze nabojowej.

Stan broni należy ustalać poprzez:

• odłączenie magazynka;
• odciągnięcie zamka;
• bezpośrednią kontrolę wzrokową komory nabojowej i gniazda magazynka.

• Zbroń zabezpieczona;
• Pogień pojedynczy;
• Cogień ciągły, nazywany również seryjnym.

W położeniu „Z” bezpiecznik blokuje:

• kurek zarówno napięty, jak i zwolniony;
• zamek znajdujący się w przednim położeniu;
• język spustowy.

Załadowanie:

1. 1.Wprowadzić załadowany magazynek do chwytu.
2. 2.Przestawić przełącznik z położenia „Z” w położenie „P” albo „C”.
3. 3.Odciągnąć napinacz zamka całkowicie do tyłu.
4. 4.Zwolnić napinacz, pozwalając zamkowi samoczynnie wrócić w przednie położenie.
5. 5.Zamek pobierze nabój z magazynka i wprowadzi go do komory.

Rozładowanie i zabezpieczenie:

1. 1.Wyjąć magazynek jako pierwszą czynność.
2. 2.Odciągnąć zamek w tylne położenie, usuwając nabój z komory.
3. 3.Sprawdzić wzrokowo komorę nabojową oraz gniazdo magazynka.
4. 4.Zwolnić zamek w przednie położenie.
5. 5.Skierować broń w bezpieczne miejsce.
6. 6.Ściągnąć język spustowy, zwalniając kurek na pustej komorze.
7. 7.Ustawić przełącznik w położeniu „Z”.

• broń należy cały czas kierować w bezpieczne miejsce;
• przeładować ją, usuwając niedziałający nabój;
• w przypadku powtarzania się niesprawności lub stwierdzenia uszkodzenia części przerwać użytkowanie i przekazać broń do obsługi technicznej.

Cykl pracy:

• Przed strzałem nabój znajduje się w komorze, zamek jest zamknięty, a kurek napięty.
• Ściągnięcie spustu zwalnia kurek, który uderza w dwuczęściową iglicę.
• Po odpaleniu ciśnienie gazów działa przez dno łuski na czoło zamka i powoduje jego ruch do tyłu.
• Łuska jest utrzymywana przez wyciąg, a po zetknięciu z wyrzutnikiem zostaje wyrzucona poza broń.
• Cofający się zamek napina kurek oraz uruchamia dźwignię opóźniacza i bezwładnik znajdujący się w chwycie.
• Opóźniacz chwilowo zatrzymuje zamek w tylnym położeniu, ograniczając szybkostrzelność.
• Po zwolnieniu zamka dwie sprężyny powrotne przemieszczają go do przodu.
• Zamek pobiera następny nabój z magazynka i wprowadza go do komory.
• W położeniu „P” kurek pozostaje zatrzymany na zaczepie spustu; kolejny strzał wymaga zwolnienia i ponownego ściągnięcia spustu.
• W położeniu „C” zaczep kurka jest zwalniany przez zamek w końcowej fazie ruchu do przodu, a cykl powtarza się do zwolnienia spustu albo wyczerpania amunicji.
• Po wystrzeleniu ostatniego naboju zamek pozostaje w tylnym położeniu na dźwigni zatrzymywania zamka.
